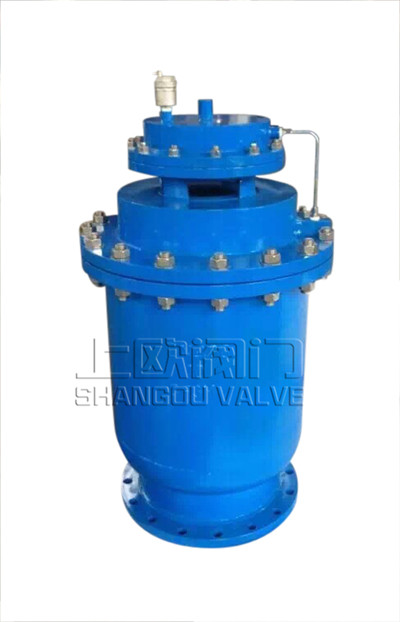

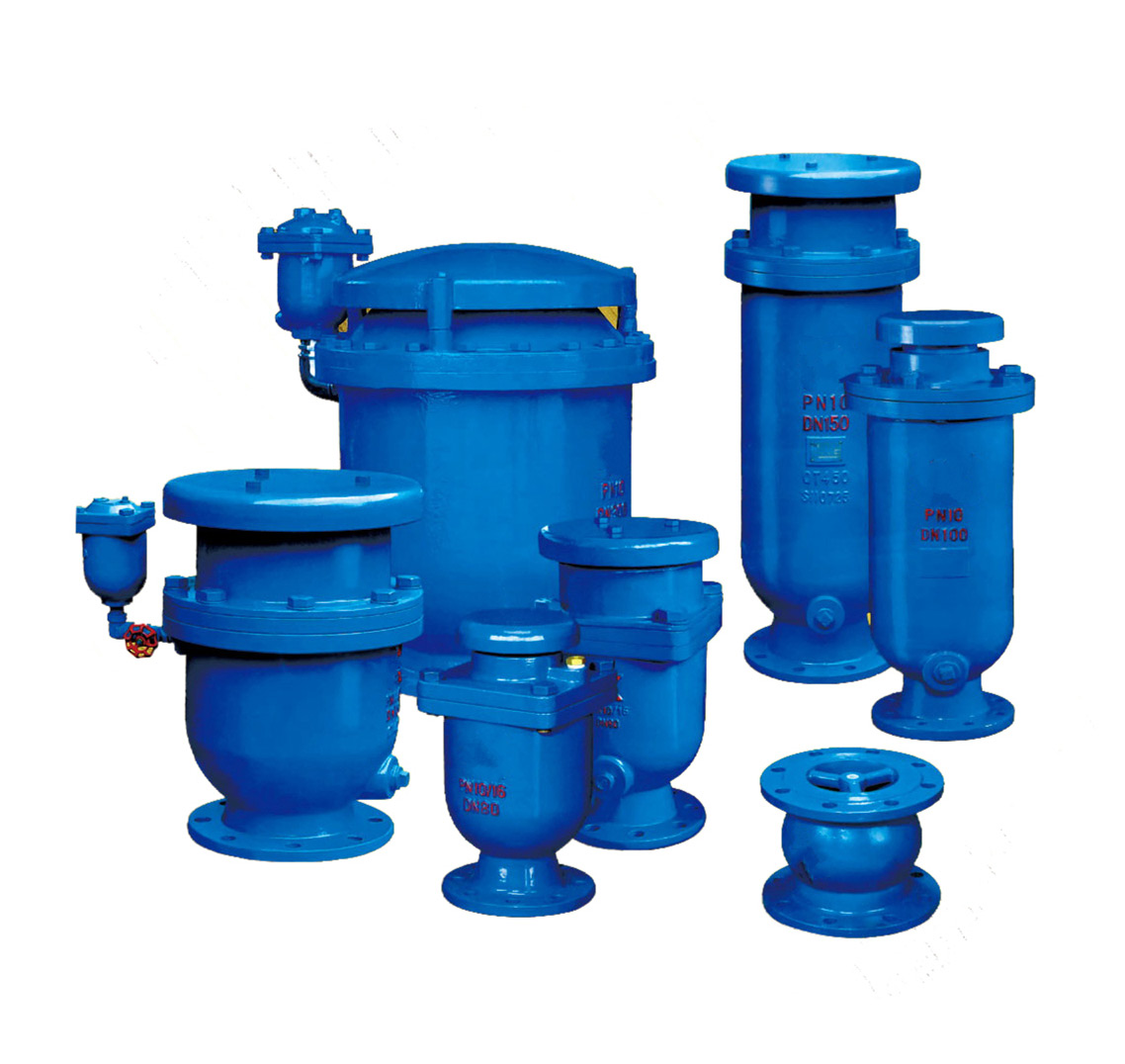

當前位置：首頁 > 產品中心 > 水錘防護閥門 > CARXICARHI系列復合式排氣閥

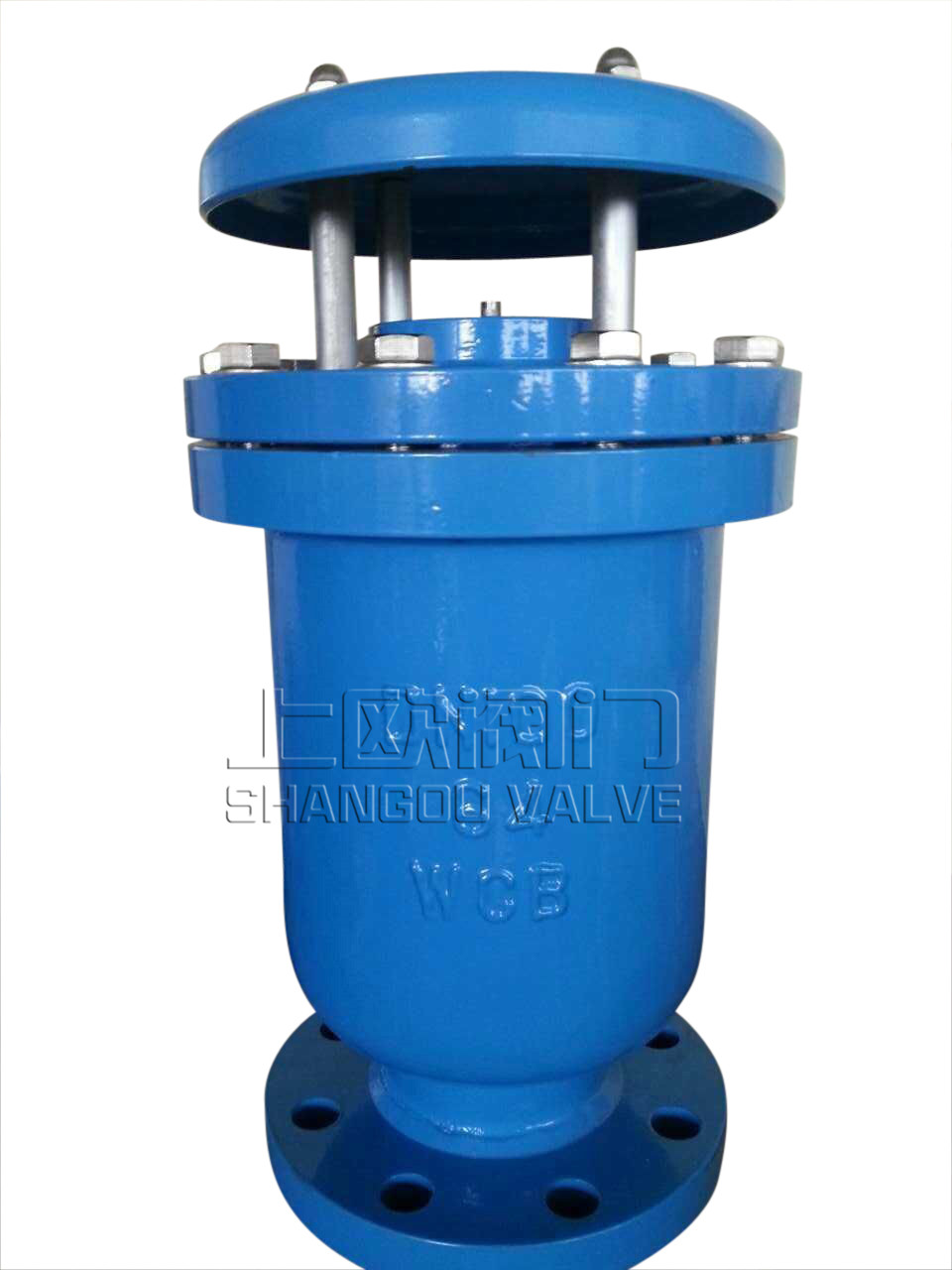

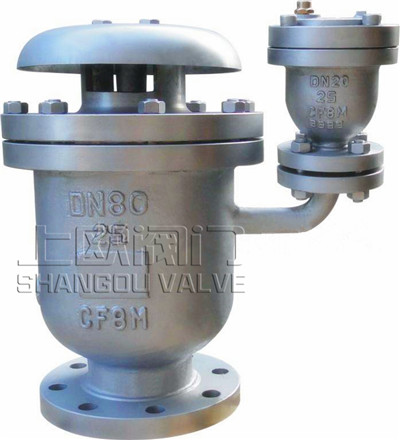

復合式排氣閥適于裝設在水泵出水口處或送配水管線中，用以排除管線中大量集結的空氣，同時把管線較高處集結的微量空氣排放至大氣中，以提高管線及水泵使用效率，且于管內一旦有負壓產生時，本系列閥可迅速吸入外界空氣，避免管線因負壓而造成破管現象的發生。
更新時間：2020-11-22 14:19:19 瀏覽次數：1658本系列復合式排氣閥適于裝設在水泵出水口處或送配水管線中，用以排除管線中大量集結的空氣，同時把管線較高處集結的微量空氣排放至大氣中，以提高管線及水泵使用效率，且于管內一旦有負壓產生時，本系列閥可迅速吸入外界空氣，避免管線因負壓而造成破管現象的發生。
其中CARH防水錘型排氣閥在原CARX型基礎上設置了上緩閉裝置，更適用于長距離輸水、管線走向起伏較大、易產生斷流彌合及水柱分離的工況。
|
空氣關閉壓力MPa |
≥0.1 |
|
水關閉壓力MPa |
≤0.02 |
|
閥體試驗壓力MPa |
1.5倍公稱壓力 |
|
密封試驗壓力MPa |
1.1倍公稱壓力 |
|
CARH型緩沖啟動壓力MPa |
≥0.1 |
|
閥門制造標準 |
符合CJ/T217-2005及 企業標準Q/IDIK09-2011 |
|
法蘭標準 |
符合GB/T17241.6-2008 |
當輸水管內開始注水時，活塞或浮球停留在開啟位置，進行大量排氣。當空氣排完時，閥內積水，浮球被浮起，活塞或浮球至關閉位置，停止大量排氣。當管內水正常輸送時，如有少量空氣聚集在閥內到相當程度，閥內水位下降，浮球隨之下降，此時少量空氣由微量排氣孔排出（整體式），或由自動排氣閥排氣孔排出（分體式）。當水泵停止，管內水流空時或遇管內產生負壓時，活塞迅速開啟，吸入空氣，確保管線安全。
CARH防水錘型排氣閥由于設置了緩閉裝置（緩閉裝置由節流環和彈簧組成），當輸水管線充水，排氣閥進行大量排氣，當排氣量達到一定值時（排氣閥壓差達到0.05kg/cm2及以上時（由彈簧設定值）），節流環動作，直至關閉位置，大量氣體從節流環孔流出，減緩排氣速度，以達到防止和減少關閉水錘。大量吸氣時節流環復位不節流，排氣閥吸入大量氣體，確保管線安全。

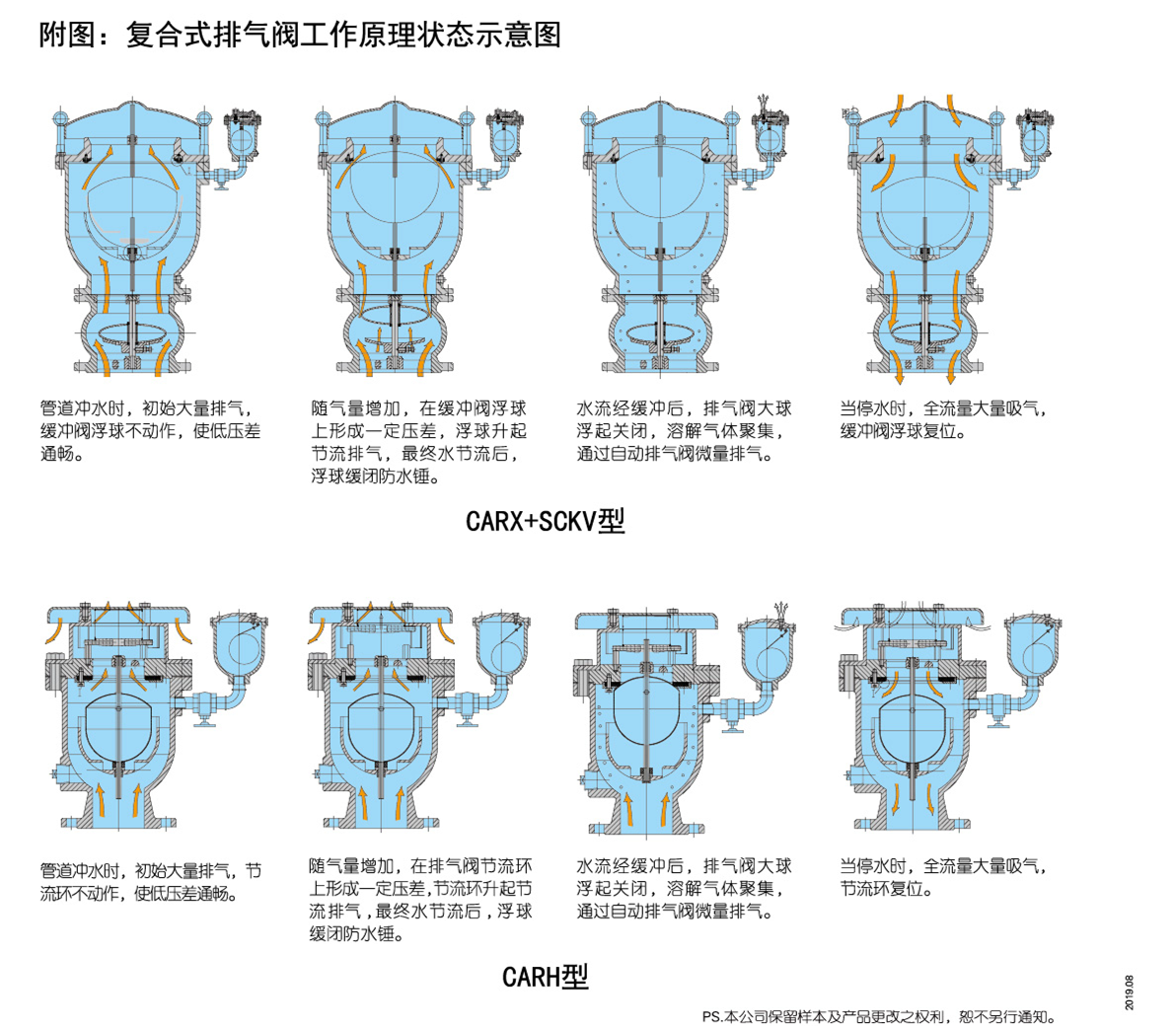

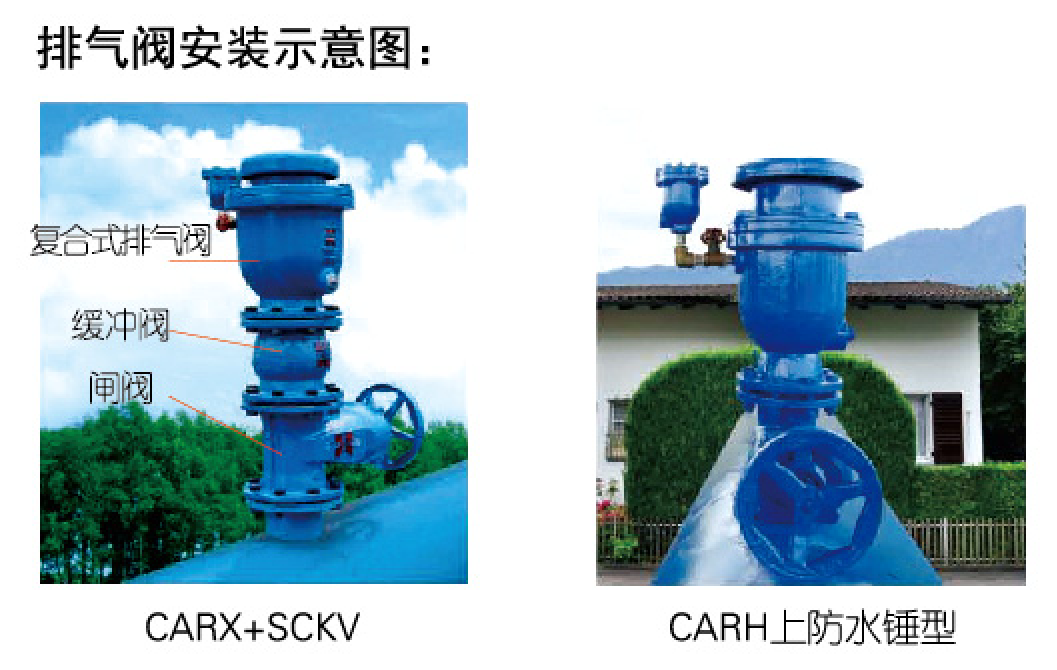

CARX+SCKV/CARH復合式排氣閥工作原理狀態圖詳見附圖（見封底頁）。
|

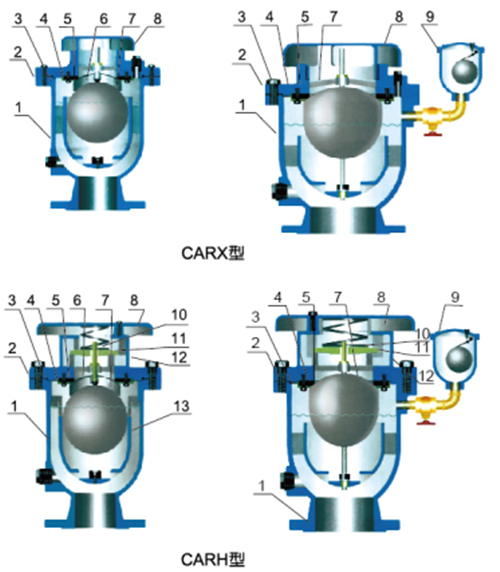

序號 |
名稱 |
材質 |
|
1 |
閥體 |
球墨鑄鐵（OT450-10） |
|
2 |
閥蓋 |
球墨鑄鐵（QT450-10） |
|
3 |
O型圈 |
丁腈橡膠（NBR） |
|
4 |
活塞架 |
鋁青銅（ZCuAl10Fe3） |
|
5 |
密封環 |
丁腈橡膠（NBR） |
|
6 |
活塞 |
不銹鋼（0Cr19Ni9 |
|
7 |
浮球 |
不銹鋼（0Cr19Ni9） |
|
8 |
排氣罩 |
球墨鑄鐵（QT450-10）/碳鋼（Q235-A） |
|
9 |
自動排氣閥 |
組件 |
|
10 |
彈簧 |
不銹鋼（1Cr18Ni9） |
|
11 |
節流環 |
聚丙烯 |
|
12 |
緩沖罩 |
球墨鑄鐵（QT450-10） |
|
13 |
閥體內筒 |
聚丙烯 |

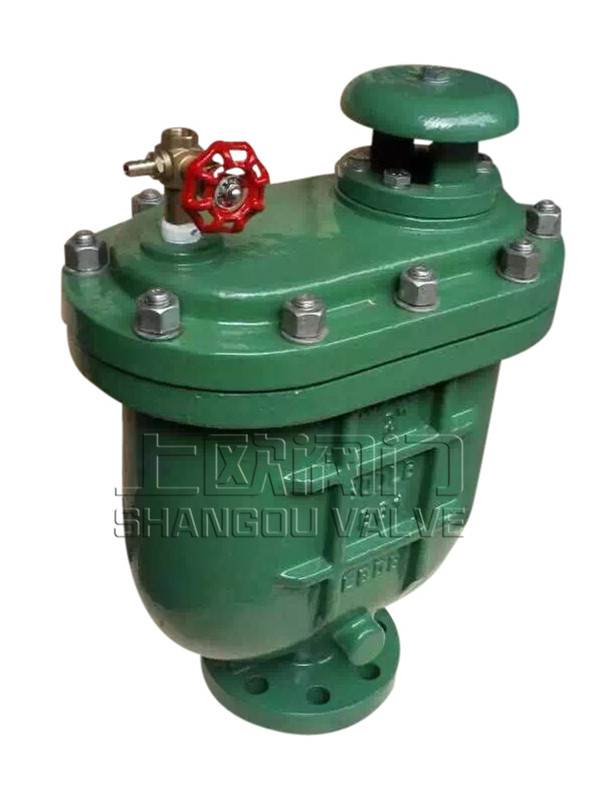

CARX/CARH系列復合式排氣閥（清水用）
壓力等級：PN1.0/1.6/2.5Mpa
公稱通徑：DN25～DN80mm
整體式：（DN25為螺紋式，其余為法蘭式）

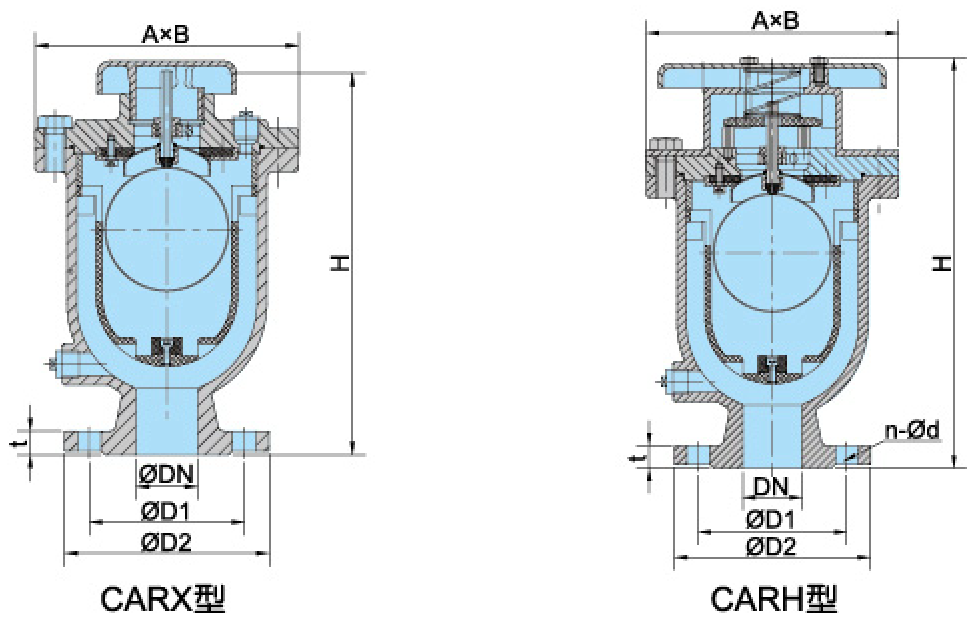

外形尺寸：
|
公稱通徑 DN |
產品代號 |
PN(MPa) |
D1 |
D2 |
t |
n-d |
H |
A×B |
|
|
CARX |
CARH |
||||||||
|
25 |
CARX-0025 |
1.0/1.6/2.5 |
ZG1" |
/ |
/ |
/ |
～260 |
/ |
145×145 |
|
50 |
CARX（H）-0050 |
1.0/1.6/2.5 |
125 |
165 |
19 |
4-19 |
～320 |
～346 |
162×162 |
|
80 |
CARX（H）-0080 |
1.0/1.6/2.5 |
160 |
200 |
19 |
4-19 |
～365 |
～407 |
198×198 |

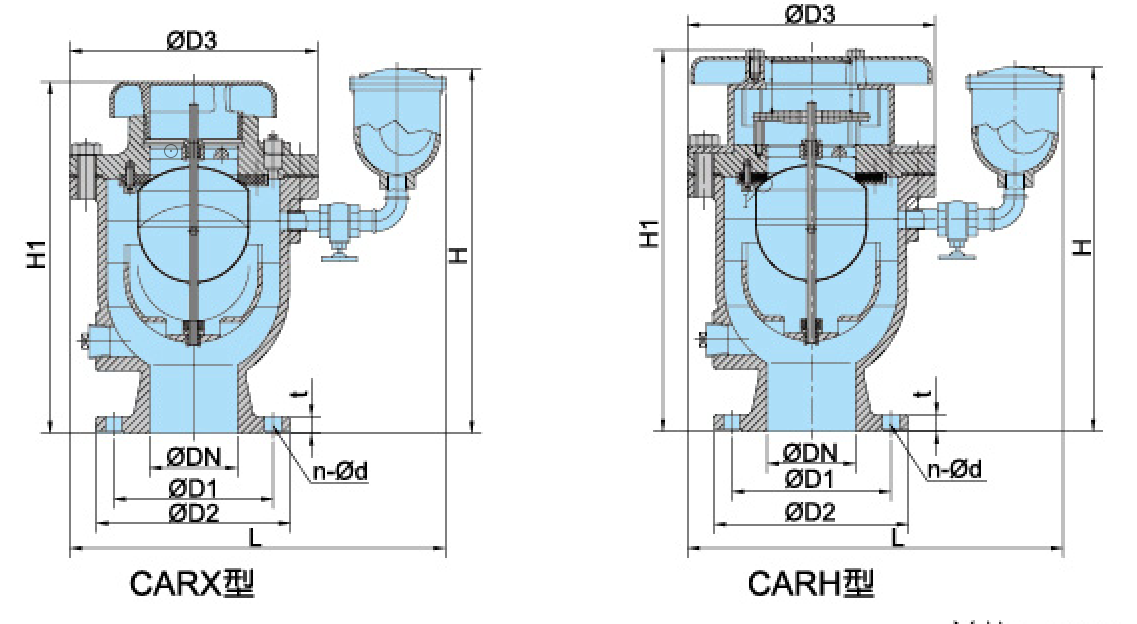

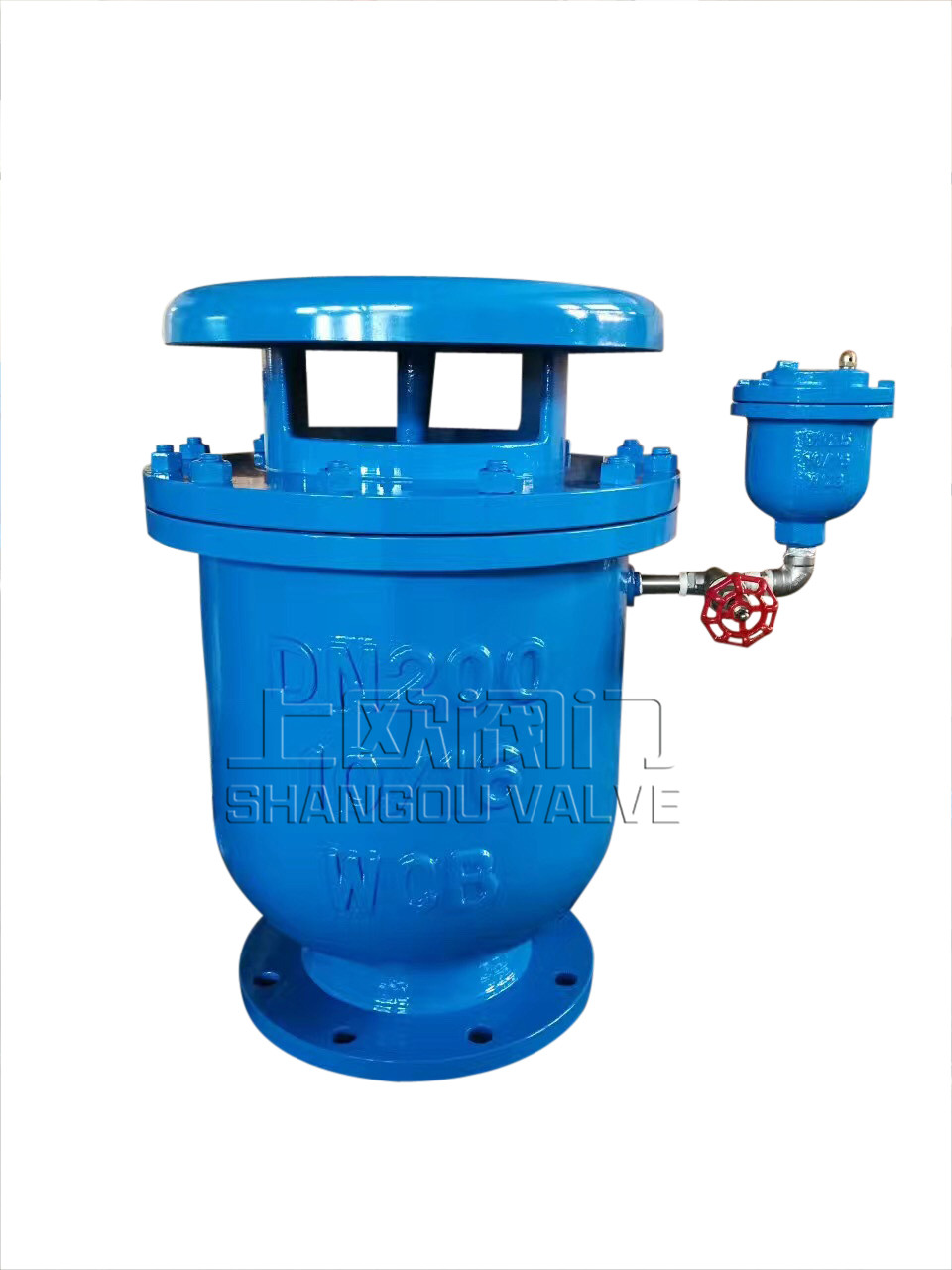

壓力等級：PN1.0/1.6/2.5MPa
公稱通徑：DN100～DN400mm
分體式：（自動排氣閥的說明詳見本公司相關樣本）
外形尺寸： 單位：mm
|
公稱通徑DN |
產品代號 |
PN (MPa) |
D1 |
D2 |
t |
n-d |
H |
H1 |
L |
D3 |
||
|
CARX |
CARH |
CARX |
CARH |
|||||||||
|
100 |
CARX（H）-0100 |
1.0/1.6 |
180 |
220 |
19 |
8 |
～413 |
～413 |
～398 |
～432 |
425 |
280 |
|
2.5 |
190 |
235 |
19 |
8 |
||||||||
|
150 |
CARX（H）-0150 |
1.0/1.6 |
240 |
285 |
19 |
8 |
～447 |
～460 |
～445 |
～511 |
505 |
356 |
|
2.5 |
250 |
300 |
20 |
8 |
||||||||
|
200 |
CARX（H）-0200 |
1.0 |
295 |
340 |
20 |
8 |
～563 |
～547 |
～546 |
～673 |
581 |
446 |
|
1.6 |
295 |
340 |
20 |
12 |
||||||||
|
2.5 |
310 |
360 |
22 |
12 |
||||||||
|
*250 |
CARX（H）-0250 |
1.0 |
350 |
395 |
22 |
12 |
～787 |
～766 |
～685 |
～900 |
880 |
500 |
|
1.6 |
355 |
405 |
22 |
12 |
||||||||
|
2.5 |
370 |
425 |
24.5 |
12 |
||||||||
|
300 |
CARX（H）-0300 |
1.0 |
400 |
445 |
24.5 |
12 |
～870 |
～850 |
～790 |
～1035 |
905 |
605 |
|
1.6 |
410 |
460 |
24.5 |
12 |
||||||||
|
2.5 |
430 |
485 |
27.5 |
16 |
||||||||
|
*400 |
CARX（H）-0400 |
1.0 |
515 |
565 |
24.5 |
16 |
～893 |
～906 |
～935 |
～1210 |
991 |
740 |
|
1.6 |
525 |
580 |
28 |
16 |
||||||||
|
2.5 |
550 |
20 |
19 |
16 |
||||||||
注：※帶*口徑如有PN2.5MPa的需求，訂貨前請咨詢本公司技術部。

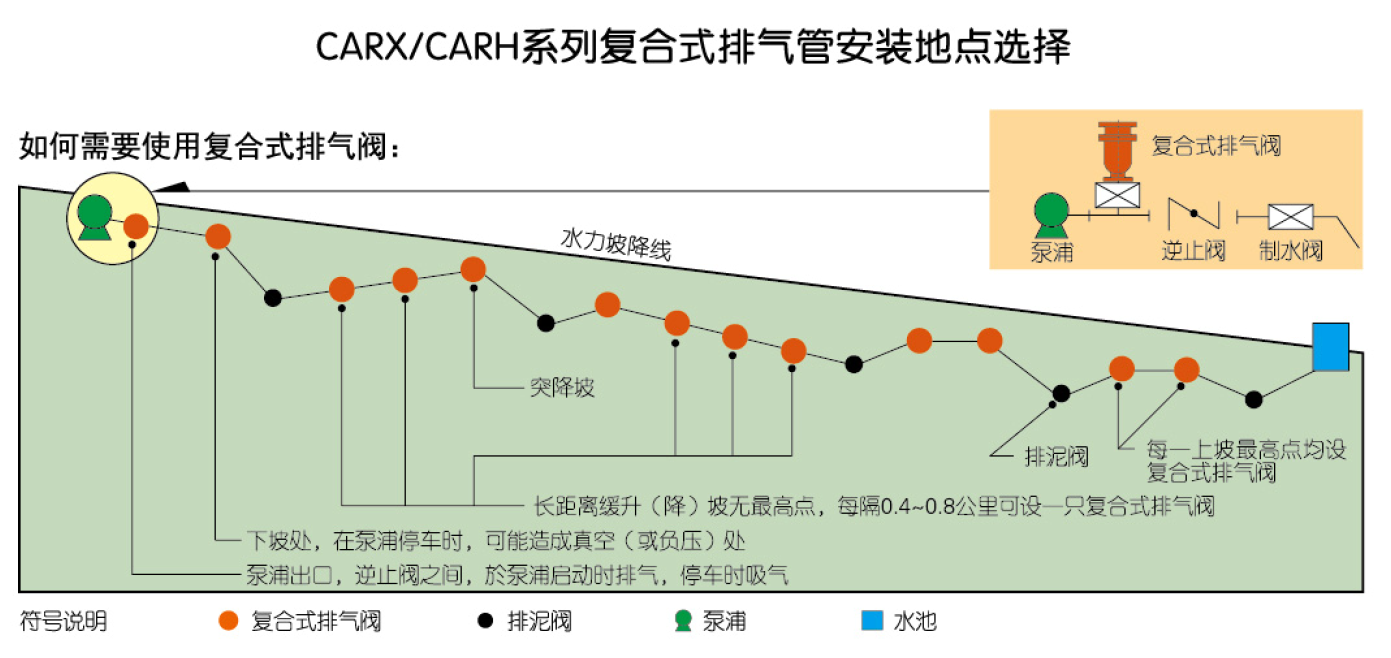

如何選擇復合式排氣閥的口徑：
1.在管路中較高的幾個點上，計算出其最大的排氣或吸氣量。
由重力流計算：
其中：S---------斜率S=tga（a管道與水平傾角）
D---------管路直徑
Q---------排氣或吸氣量（㎡/h）
如何考慮最大排氣量：
A.一般復合式排氣閥的進出口空氣壓差達到4psi（即0.28kg/cm2）時，就可將管內空氣在活塞關閉前排完，由上式計算值與4psi做參考點，查性能曲線圖表，可得到適當?shù)呐艢忾y口徑。
B.一般管內負壓產生且超過5psi（即0.35kg/cm2）以上時，才有可能破管，由上式計算值與5psi做參考點，查性能曲線圖表，可得到適當?shù)呐艢忾y口徑。
比較A和B兩點，選擇其中較大的口徑，即為所需的排氣閥口徑。
2.如不考慮負壓產生而造成管路破裂時，或管內水流速在1.2～2.4m/s之間，均可采用下表選擇合適的排氣閥口徑（也可以根據經驗以輸水主管管徑1/8選用排氣閥口徑）。
|
Q（m³/h） |
25 |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
400 |
|
0～350 |
220～740 |
650～1600 |
1300～3100 |
3000～7500 |
7300～15000 |
11000～21000 |
14000～31000 |
27000～59000 |

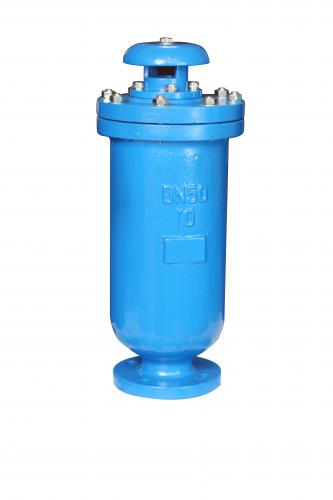

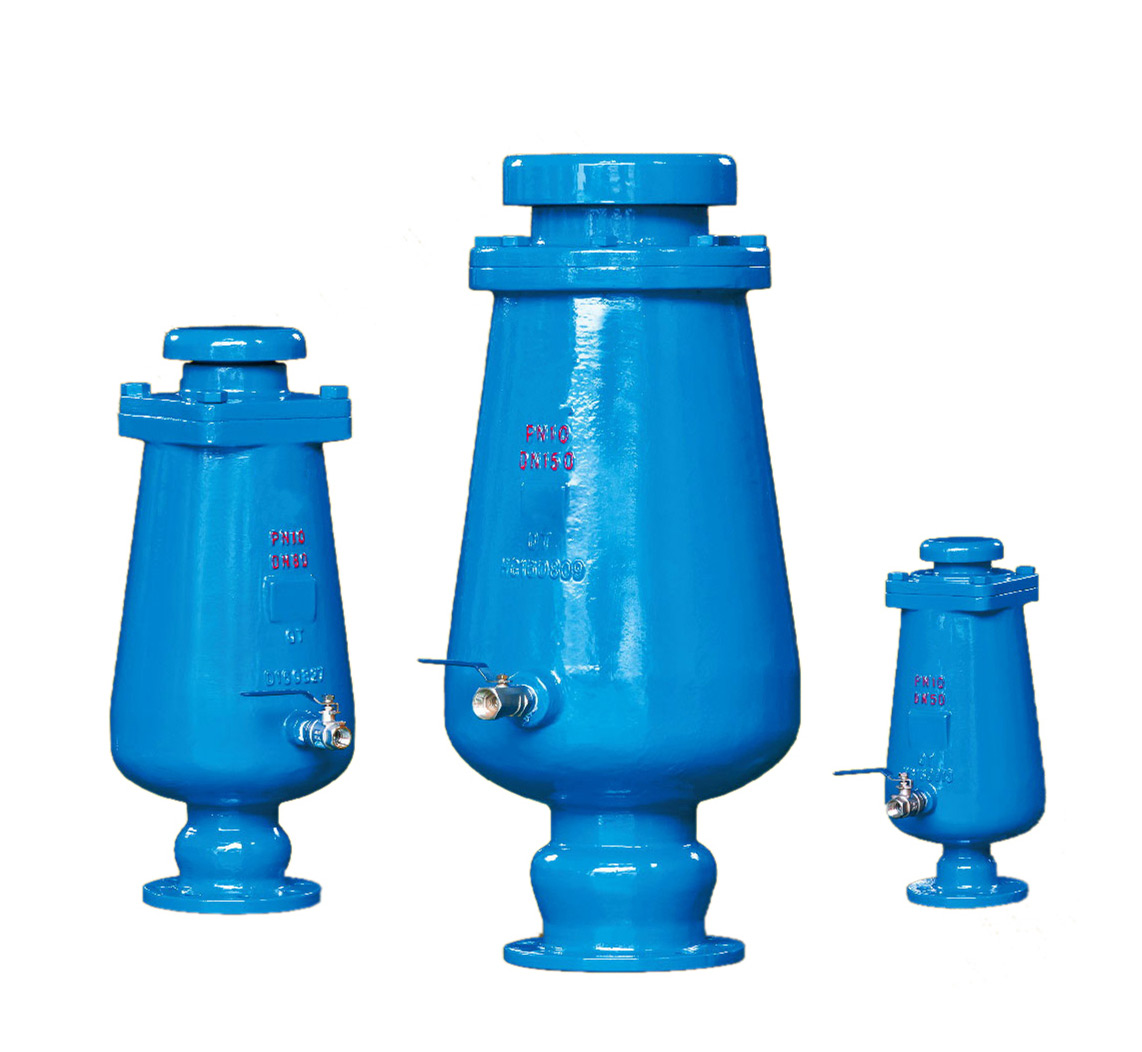

SCARISCARHI）系列污水復合式排氣閥
概述：
SCARISCARHI）污水排氣閥除技術參數指標同CARXICARH）相同，考慮到污水特點，采用浮球通過頂塞直接作用在輕型球面活塞結構，使關閥水位下降，雜質漂浮物遠離密封面，防止污物沉積于活塞密封面。
SCARH防水錘型污水排氣閥在原SCAR型污水排氣閥基礎上設置了上緩閉裝置，更具耐水氣沖擊，不易損壞內件，防止關閉水錘，使排氣功能正常運作。

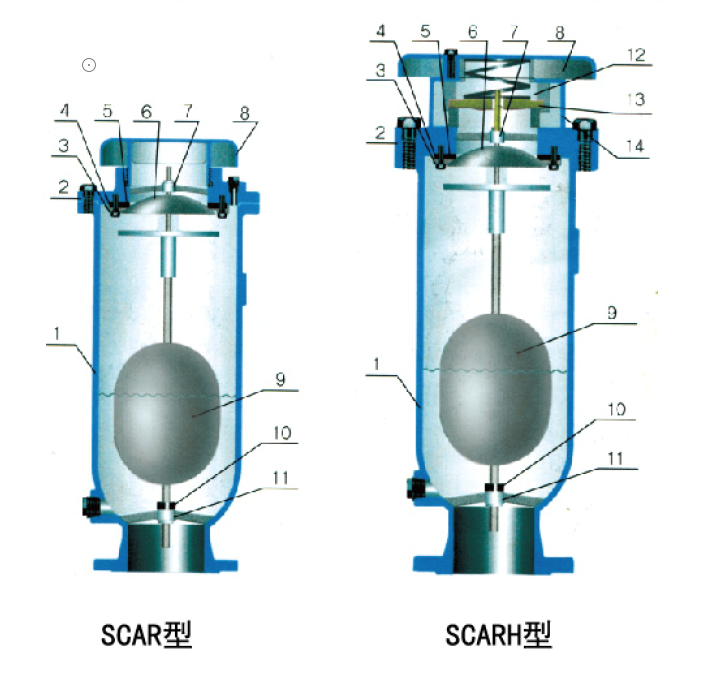

污水排氣閥的組成：
|
壓力等級：PN1.0MPa 公稱通徑：DN50～200mm SCAR型/SCARH型 |
 |
主要零件名稱及材質：
|
序號 |
名稱 |
材質 |
序號 |
名稱 |
材質 |
|
1 |
閥體 |
球墨鑄鐵（QT450-10） |
8 |
排氣罩 |
球墨鑄鐵（QT450-10）/碳鋼（Q235-A） |
|
2 |
閥蓋 |
球墨鑄鐵（QT450-10）/碳鋼 |
9 |
浮球 |
組合件 |
|
3 |
活塞架 |
鑄不銹鋼 |
10 |
緩沖墊 |
橡膠 |
|
4 |
密封壞 |
丁腈標膠（NBR） |
11 |
導套B |
不銹鋼0Cr19Ni9 |
|
5 |
限位板 |
不銹鋼0Cr19Ni9 |
12 |
彈簧 |
不銹鋼0Cr19Ni9 |
|
6 |
活塞 |
不銹鋼0Cr19Ni9 |
13 |
節流環 |
聚丙烯 |
|
7 |
導套A |
不銹鋼0Cr19Ni9 |
14 |
緩沖罩 |
球墨鑄鐵（QT450-10） |

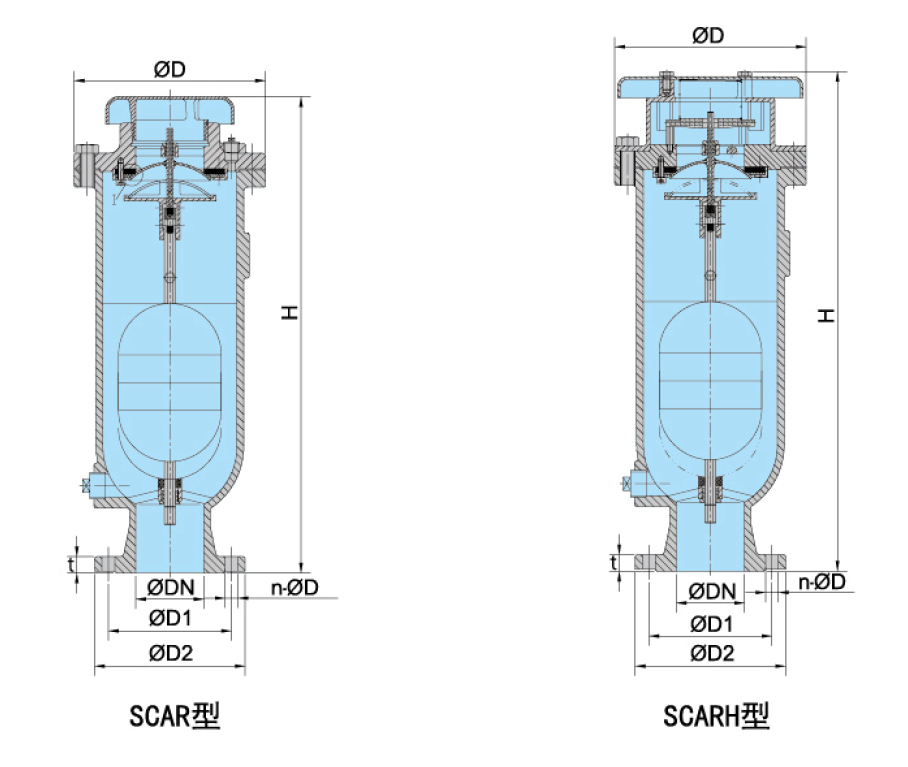

外形尺寸
|
公稱通徑 DN |
產品代號 |
PN(MPa) |
D1 |
D2 |
t |
n-d |
H |
D |
|
|
CARX |
CARH |
||||||||
|
50 |
SCAR(H)-0050 |
1.0 |
125 |
165 |
19 |
4-φ19 |
～528 |
～557 |
162×162 |
|
80 |
SCAR(H)-0080 |
1.0 |
160 |
200 |
19 |
4-φ19 |
～613 |
～655 |
198×198 |
|
100 |
SCAR(H)-0100 |
1.0 |
180 |
220 |
19 |
8-φ19 |
～698 |
～732 |
280 |
|
150 |
SCAR(H)-0150 |
1.0 |
240 |
285 |
19 |
4-φ23 |
～870 |
～929 |
356 |
|
200 |
SCAR(H)-0200 |
1.0 |
295 |
340 |
19 |
8-φ23 |
～1095 |
～1162 |
446 |

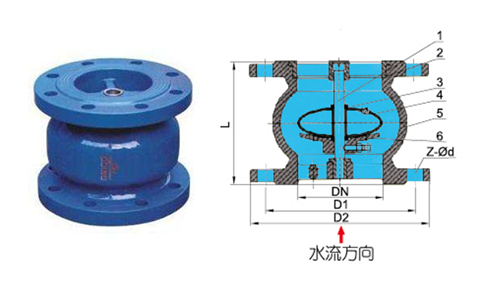

緩沖塞閥SCKV
雙瓣緩沖閥DDHC
概述：
SCKV或DDHC系列上排氣閥配套使用主要安裝在排氣閥進口，用于管線送水時突壓及大流量沖擊，防止排氣閥的大量噴水及有效減緩水錘，特別對長距離管線，起伏較大及頻繁啟動水泵工況及安裝水泵出口處的排氣閥更需安裝。一般情況下，建議與排氣閥配套使用（CARH及SCARH系列已設有上緩閉裝置，故不需加裝此緩沖閥，工作原理狀態圖詳見底頁附圖）。
技術參數：
|
技術特性 |
特性參數 |
|
|
公稱通徑（mm |
SCKV:DN25-DN400 DDHC:DN50-DN300 |
|
|
公稱壓力MPa |
PN1.0/1.6 |
|
|
殼體試驗壓力MPa |
1.5PN |
|
|
壓力試驗標準 |
符合GB/T1 3927-2008 |
零件名稱及材質：外形尺寸：
|
序號 |
名稱 |
材質 |
|
|
1 |
中心桿 |
不銹鋼 |
|
|
2 |
支架 |
球墨鑄鐵 |
|
|
3 |
緩沖墊 |
丁腈橡膠 |
|
|
4 |
浮桶 |
不銹鋼 |
|
|
5 |
閥體 |
球墨鑄鐵 |
|
|
6 |
浮桶支架 |
球墨鑄鐵 |
|
公稱通徑DN |
產品代號 |
PN(MPa) |
D1 |
D2 |
t |
L |
n-d |
|
25 |
CARX（H）-0025 |
1.0/1.6/2.5 |
ZG1" |
47 |
/ |
58 |
/ |
|
50 |
CARX（H）-0050 |
1.0/1.6/2.5 |
125 |
165 |
19 |
102 |
4-φ19 |
|
80 |
CARX（H）-0080 |
1.0/1.6/2.5 |
160 |
200 |
19 |
121 |
8-φ19 |
|
100 |
CARX（H）-0100 |
1.0/1.6 |
180 |
220 |
19 |
146 |
8-φ19 |
|
2.5 |
190 |
235 |
19 |
8-φ23 |
|||
|
150 |
CARX（H）-0150 |
1.0/1.6 |
240 |
285 |
19 |
228 |
8-φ23 |
|
2.5 |
250 |
300 |
20 |
8-φ28 |
|||
|
200 |
CARX（H）-0200 |
1.0 |
295 |
340 |
20 |
258 |
8-φ23 |
|
1.6 |
295 |
340 |
12-φ23 |
||||
|
2.5 |
310 |
360 |
22 |
12-φ28 |
|||
|
250 |
CARX（H）-0250 |
1.0 |
350 |
395 |
22 |
305 |
12-φ23 |
|
1.6 |
355 |
405 |
12-φ28 |
||||
|
2.5 |
370 |
425 |
24.5 |
12-φ31 |
|||
|
300 |
CARX（H）-0300 |
1.0 |
400 |
445 |
24.5 |
320 |
12-φ23 |
|
1.6 |
410 |
460 |
12-φ28 |
||||
|
2.5 |
430 |
485 |
27.5 |
16-φ31 |
|||
|
400 |
CARX（H）-0400 |
1.0 |
515 |
565 |
24.5 |
457 |
16-φ28 |
|
1.6 |
525 |
580 |
28 |
16-φ31 |
|||
|
2.5 |
550 |
20 |
32 |
16-φ37 |

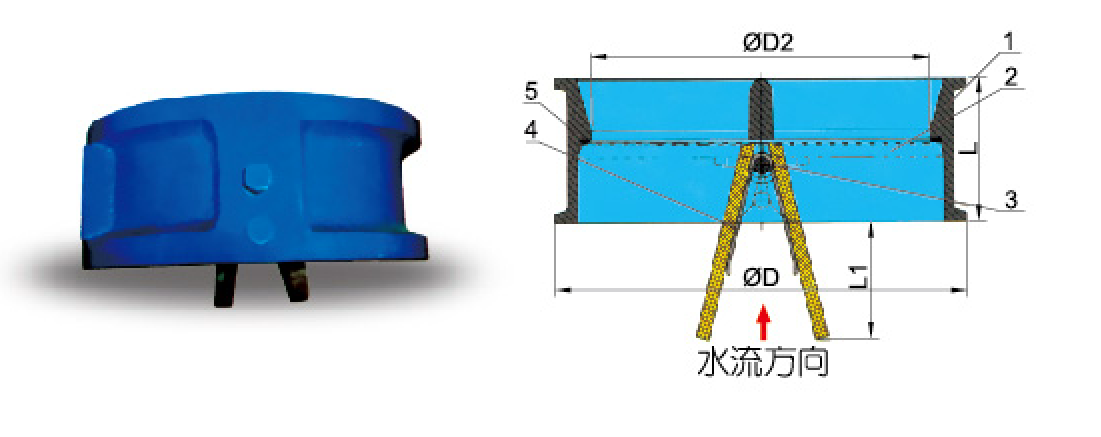

外形尺寸： 單位：mm
|
公稱通徑DN |
產品代號 |
L |
L1 |
D1 |
D2 |
D |
|
50 |
DDHC-0050 |
54 |
6 |
65 |
48 |
105 |
|
65 |
DDHC-0065 |
60 |
10 |
78 |
57 |
124 |
|
80 |
DDHC-0080 |
67 |
10 |
91 |
70 |
137 |
|
100 |
DDHC-0100 |
67 |
20 |
117 |
91 |
162.5 |
|
125 |
DDHC-0125 |
83 |
25 |
144 |
113 |
192.5 |
|
150 |
DDHC-0150 |
95 |
32 |
171 |
135 |
218 |
|
200 |
DDHC-0200 |
127 |
40 |
222 |
176 |
273 |
|
250 |
DDHC-0250 |
140 |
59 |
276 |
222 |
328 |
|
300 |
DDHC-0300 |
181 |
64 |
327 |
270 |
379 |
