當前位置：首頁 > 產品中心 > 特種閥系列 > 偏心旋塞閥 > 偏心旋塞閥
偏心旋塞閥采用彈性座封結構,克服了傳統旋塞碼密封性能差且易銹蝕的缺陷,廣泛適用于城市污水,工業污水,泥漿及清水等工作環境,作為截流或調節裝置使用.

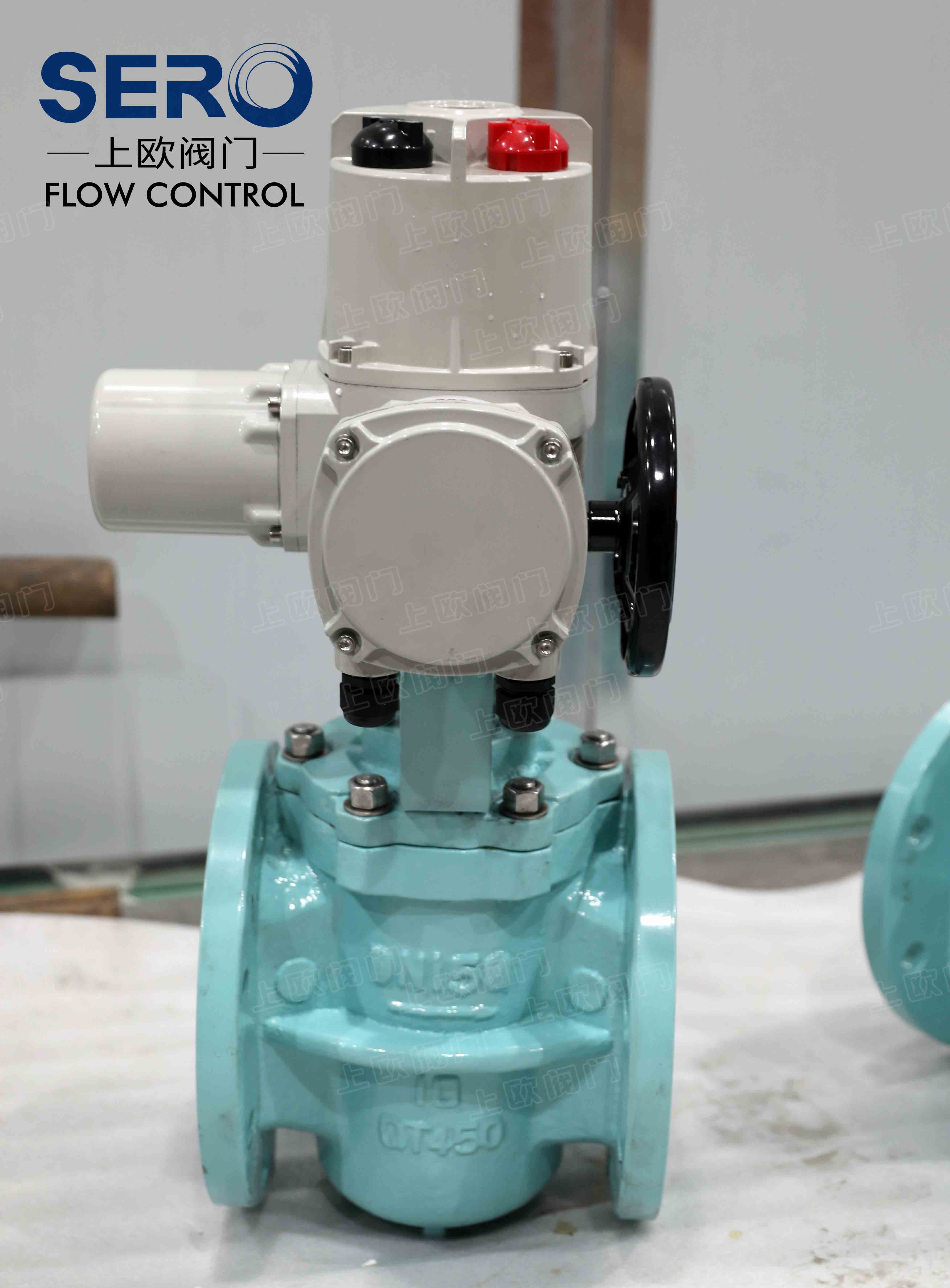

更新時間：2023-04-06 15:18:09 瀏覽次數：1849偏心旋塞閥是本公司引進國際新的設計理念和工藝技術，自行研發生的新型旋塞閥，其優勢包括：
1、彈性座封結構，克服了傳統旋塞碼密封性能差且易銹蝕的缺陷；
2、偏心密封設計，較傳統旋塞閥大大降低了操作扭矩，且減少了密封面的磨損，延長了閥門使用壽命；
3、矩形直通流道，水頭損失小，流量調節線性佳。
4、廣泛適用于城市污水、工業污水、泥漿及清水等工作環境，作為截流或調節裝置使用。
1、偏心密封設計：閥門密封面中心與旋塞旋轉軸設計有一偏心距。利用偏心運動原理，關閉時旋塞與閥座愈旋愈緊，保證閥門密封緊密；開啟時旋塞與閥座迅速脫離，無接觸磨損，操作輕快，閥門使用壽命長。
2、整體包膠旋塞：球墨鑄鐵旋塞骨架外用高性能橡膠整體熱包覆，密封彈性佳，無橡膠脫落和沖刷腐蝕的擔憂。
3、特種耐蝕閥座：根據不同工作介質，閥座可選用純鎳、不銹鋼或其它特種材料，采用新型表面處理技術與閥體復合而成。結合牢固，可耐多種介質的沖刷腐蝕。
4、矩形直通流道：直通式流道使閥門水頭損失很小；閥座流通截面為矩形，可獲得流量的線性調節；矩形較大的幾何尺寸和流道自沖洗設計，更適合于污水或含有固體雜質的場合。
5、結構輕巧緊湊：閥門本體采用高強度之球墨鑄鐵，重量較傳統旋塞閥減輕20%以上。短小的閥體面間距，縮短了流體在流道內的停留時間，流體流速的提高，減少了雜質的沉積。
6、一體式弓形閥軸：閥軸與旋塞整體鑄造成型，強度和擔力傳動剛度高，杜絕了傳統旋塞閥軸銷失效的危險。弓形旋塞，較傳統柱塞重量減輕將近一半，在閥門全開時避開流道且具有導流作用。
7、耐蝕表面處理：閥門內外表面采用無毒性環氧樹脂靜電噴涂，防止閥門本體銹蝕，適用于污水系統及戶外、地下等惡劣環境。
|

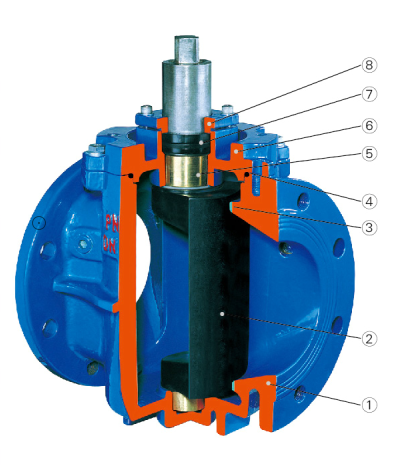

件號 |
名稱 |
材質 |
|
1 |
閥體 |
球墨鑄鐵 |
|
2 |
旋塞 |
球墨鑄鐵外包NBR或EPDM |
|
3 |
閥座 |
純鎳、不銹鋼或特種材料 |
|
4 |
O型密封圈 |
NBR |
|
5 |
軸承 |
青銅或黃銅 |
|
6 |
閥蓋 |
球墨鑄鐵 |
|
7 |
V型密封圈 |
NBR |
|
8 |
壓蓋 |
球墨鑄鐵 |
 |
 |
 |
|

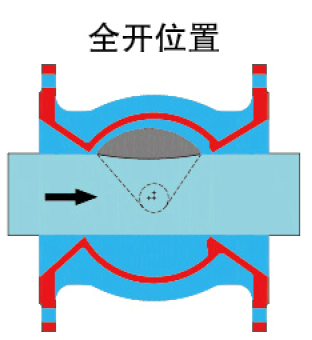

全開位置 直通流道，自沖洗設計，不易冗積雜質。對稱矩形刺八口，使水充形態得到理想的恢復。 |

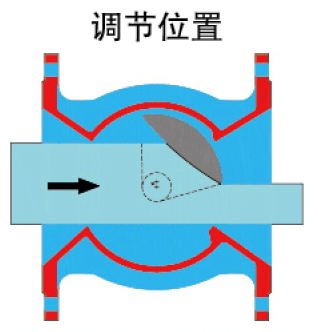

調節位置 閥門可在任意開度調節流量，旋塞導流效果明顯，流量調節線性好。調節時，旋塞與閥座無接觸磨損。 |

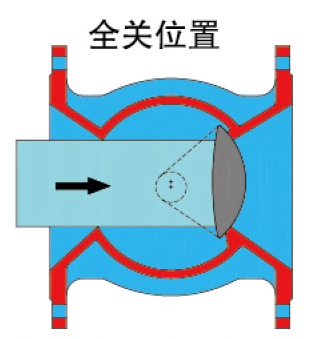

全關位置 自緊密封，壓力愈高密封性愈好。偏心運動，旋塞與閥座愈旋愈緊。正向密封完全零泄漏。 |
|
技術特性 |
特性參數 |
|
|
工作溫度（℃） |
0～65℃ |
|
|
公稱尺寸DN（mm |
50～900 |
|
|
公稱壓力PN（mm） |
1.0 |
1.6 |
|
強度試驗壓力（MPa |
1.5 |
2.4 |
|
密封試驗壓力（MPa |
1.1 |
1.76 |
|
適用工作介質 |
污水、原水、清水、油類（NBR） |
|
|
驅動方式 |
把手式、傳動帽式、渦輪式、電動式、氣動式 |
|
 |
 |
|

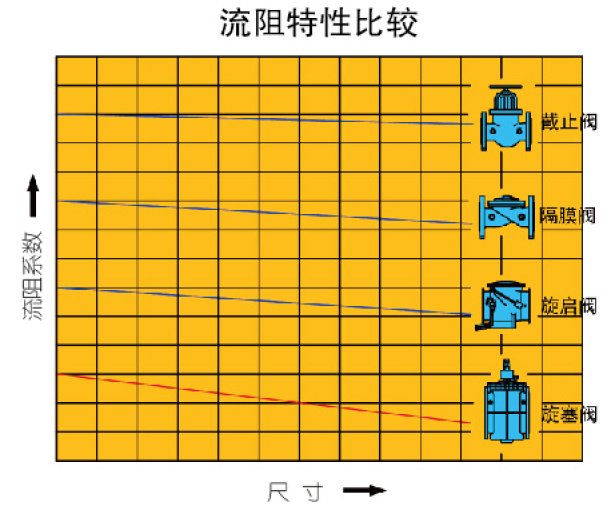

流阻特性比較 在相同的流量下旋塞閥的壓力損失小能耗低，且隨著閥門尺寸的增大這一優點更明顯。 |

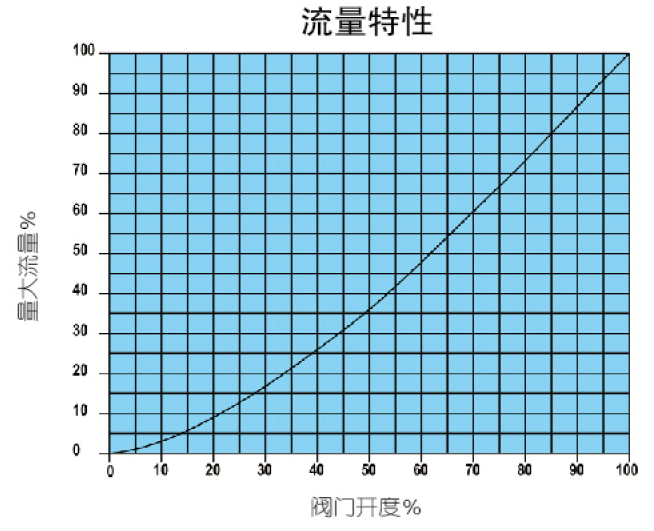

流量特性 當作為調節閥使用時，閥門開度百分比與大流量百分比成線性關系，可根據開度指示器控制閥門流量。 |
|

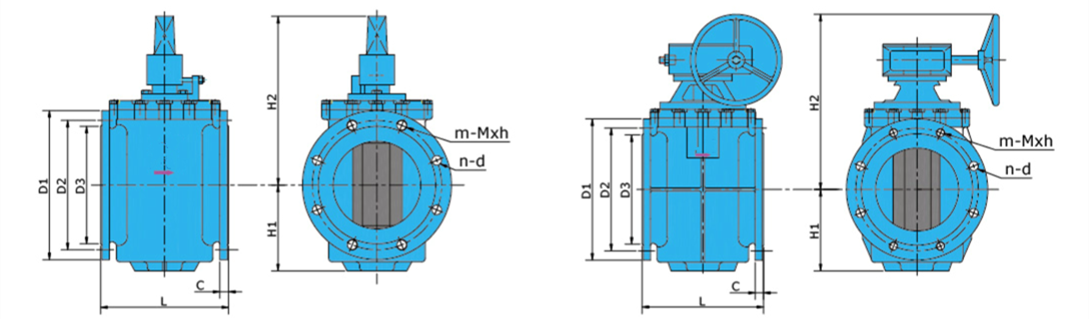

DN |
D1 |
D2 |
D3 |
C |
n-d |
m-Mxh |
L |
H1 |
H2 |
||||||||||
|
PN10 |
PN16 |
PN10 |
PN16 |
PN10 |
PN16 |
PN10 |
PN16 |
PN10 |
PN16 |
PN10 |
PN16 |
178 |
84 |

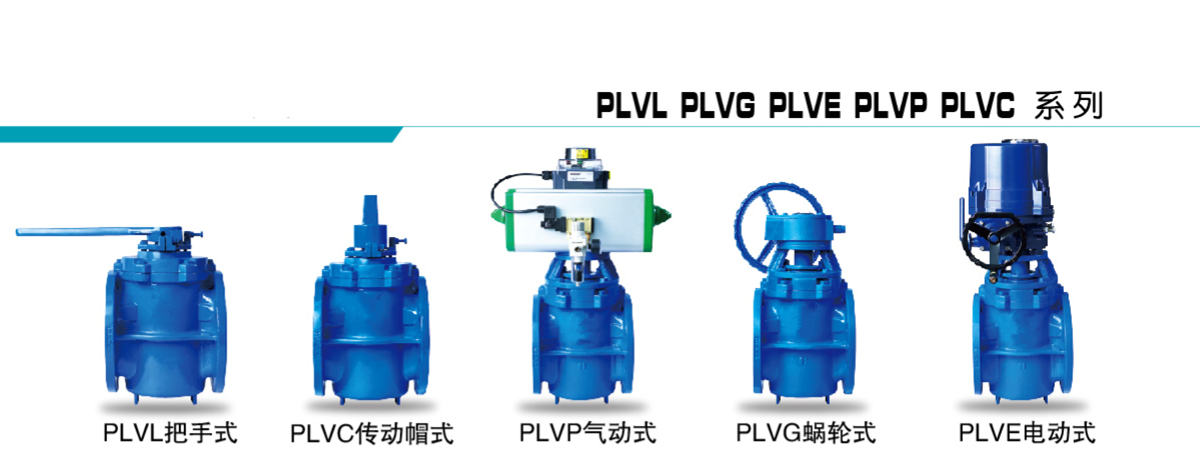

PLVL型 |
PLVC型 |
PLVG型 |
PLVE型 |
PLVP型 |
|
|
50 |
165 |
125 |
99 |
19 |
4-φ19 |
— |
190 |
93 |
143 |
225 |
265 |
315 |
265 |
||||||
|
65 |
185 |
145 |
118 |
19 |
4-φ19 |
— |
203 |
109 |
143 |
225 |
265 |
315 |
265 |
||||||
|
80 |
200 |
160 |
132 |
19 |
4-φ19 |
4—M16通孔 |
229 |
128 |
174 |
225 |
312 |
373 |
340 |
||||||
|
100 |
220 |
180 |
156 |
19 |
8-φ19 |
— |
229 |
128 |
174 |
225 |
312 |
373 |
340 |
||||||
|
125 |
250 |
210 |
184 |
19 |
8-φ19 |
— |
267 |
165 |
174 |
225 |
312 |
373 |
340 |
||||||
|
150 |
285 |
240 |
211 |
21 |
4-φ23 |
4—M16通孔 |
292 |
198 |
— |
340 |
444 |
481 |
488 |
||||||
|
200 |
340 |
295 |
266 |
21 |
4-φ23 |
8-φ23 |
4-M20通孔 |
4-M20深25 |
330 |
249 |
— |
— |
464 |
508 |
558 |
||||
|
250 |
395 |
405 |
350 |
355 |
319 |
24 |
8-φ23 |
8-φ28 |
4-M20深30 |
4-M24深35 |
356 |
290 |
— |
— |
527 |
630 |
729 |
||
|
300 |
445 |
460 |
400 |
400 |
370 |
25 |
8-φ23 |
8-φ28 |
4-M20深30 |
4-M24深35 |
432 |
330 |
— |
— |
710 |
666 |
729 |
||
|
350 |
505 |
520 |
460 |
470 |
429 |
26 |
26.5 |
8-φ23 |
8-φ28 |
4-M20深30 |
4-M24深35 |
450 |
355 |
— |
— |
723 |
767 |
— |
|
|
400 |
565 |
580 |
515 |
525 |
480 |
28 |
8-φ23 |
8-φ31 |
8-M24深36 |
4-M27深40 |
450 |
355 |
— |
— |
749 |
881 |
— |
||
|
450 |
615 |
— |
565 |
— |
530 |
— |
28 |
— |
12-φ28 |
— |
8-M24深36 |
— |
450 |
355 |
— |
— |
749 |
881 |
— |
|
500 |
670 |
— |
620 |
— |
582 |
— |
29 |
— |
12-φ28 |
— |
8-M24深36 |
— |
660 |
427 |
— |
— |
903 |
1015 |
— |
|
600 |
780 |
— |
725 |
— |
682 |
— |
30 |
— |
12-φ31 |
— |
8-M27深40 |
— |
762 |
567 |
— |
— |
1015 |
1202 |
— |
|
700 |
895 |
— |
840 |
— |
794 |
— |
32.5 |
— |
16-φ31 |
— |
8-M27深40 |
— |
865 |
633 |
— |
— |
1393 |
1351 |
— |
|
800 |
1015 |
— |
950 |
— |
901 |
— |
35 |
— |
16-φ34 |
— |
8-M30深45 |
— |
965 |
633 |
— |
— |
1393 |
1351 |
— |
|
900 |
1115 |
— |
1050 |
— |
1001 |
— |
37.5 |
— |
28-φ34 |
— |
— |
— |
1424 |
860 |
— |
— |
1902 |
1892 |
— |
備注：
1、法蘭聯接尺寸按GB/T17241.6-1998標準之PN10/16制造
2、結構長度L參數GB-12221-89標準之系列3制造
3、閥門工作高度隨選用不同的操作機而不同，蝸輪式之操作手輪可配換為傳動帽；
4、以上為本公司標準產品，若有特殊需求，請洽詢業務部門或代理商；
