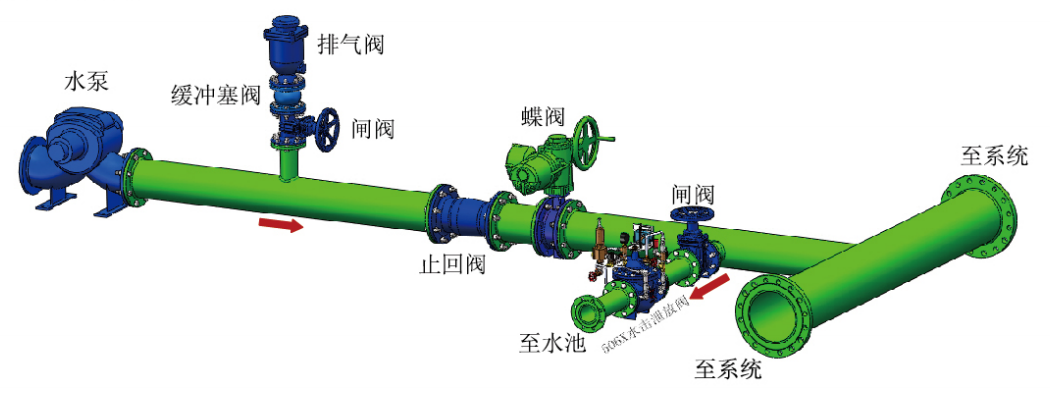

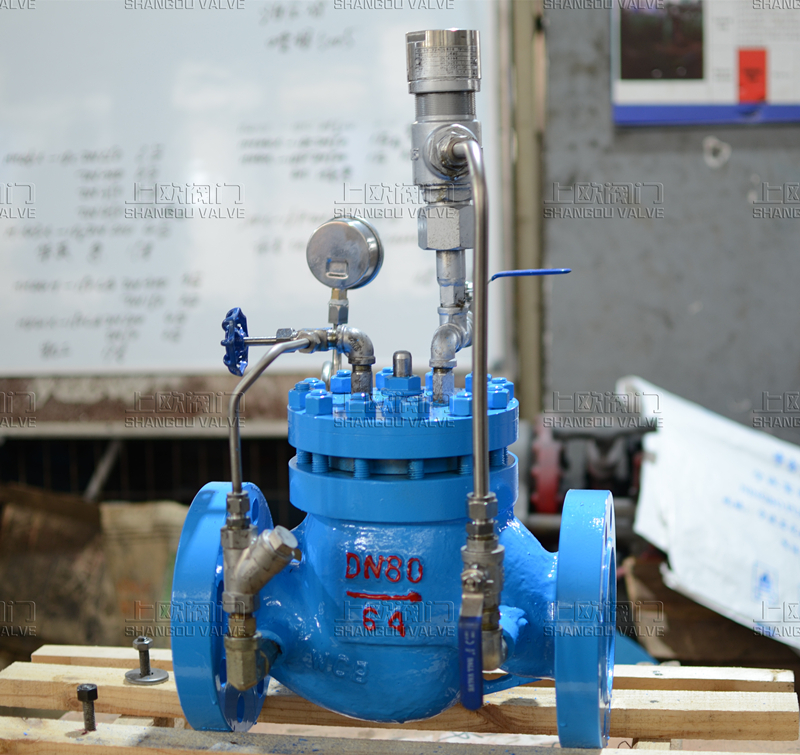

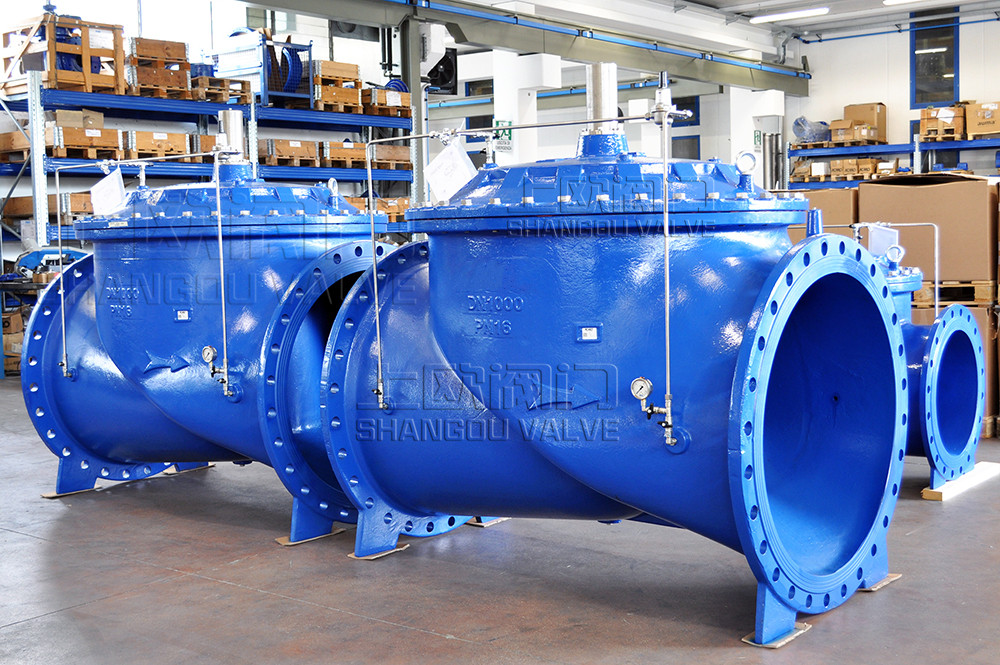

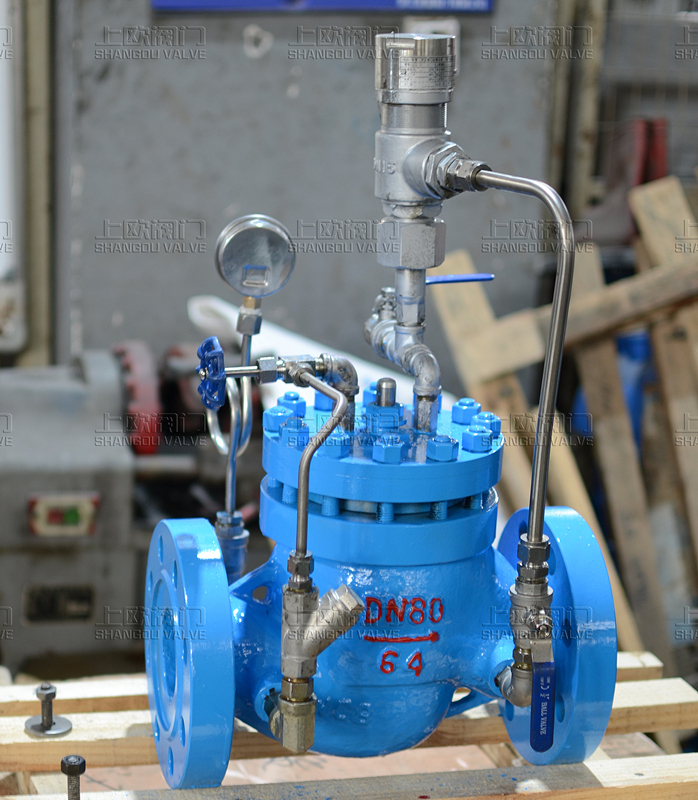

506X水擊泄放閥具有結構緊湊，壽命長、自控泄壓和防水錘等無可比擬的優越性。此閥門可廣泛應用與水泵出口端輸水管線之旁通處，以便保護泵后的設備因停泵后產生的水錘破壞，水錘到來時，通過外部配管的控制，此閥開啟泄壓。
更新時間：2021-11-15 13:55:09 瀏覽次數：1669506X水擊泄放閥具有結構緊湊，壽命長、自控泄壓和防水錘等無可比擬的優越性。此閥門可廣泛應用與水泵出口端輸水管線之旁通處，以便保護泵后的設備因停泵后產生的水錘破壞，水錘到來時，通過外部配管的控制，此閥開啟泄壓。
管道系統的兩級水錘防護
停泵后水壓在水錘到來前，壓力一般會降低，設備可以感測到此種降低，將閥門預先打開一定開度泄壓，等待水錘到來。當水錘到來時，閥門可感測水錘到來，維持閥門泄壓。
多種控制方式
即可用壓力感測方式將閥門預先打開泄壓，也可采用水泵電氣聯動方式將預先打開泄壓。預先打開時間可根據工況調整。閥門配備UPS獨立電源。
廣泛適應性
適合幾乎所有的水泵輸送，只要在控制系統中設定參數值，即可滿足各種要求。
使用壽命長
進口膜片，鋁青銅或不銹鋼內部件使閥門具有超長的使用壽命。鑄件采用樹脂砂造型，閥門內腔和表面采用聚酯烤漆或環氧樹脂烤漆，外觀精美，耐腐蝕性強。調節閥彈簧、膜片使用壽命為10萬次以上。
在線維護，較低的維護成本
閥門維護時無需從主管上拆下閥門即可拆解維護，節約了維護成本。
調節靈敏，無卡阻，無振動

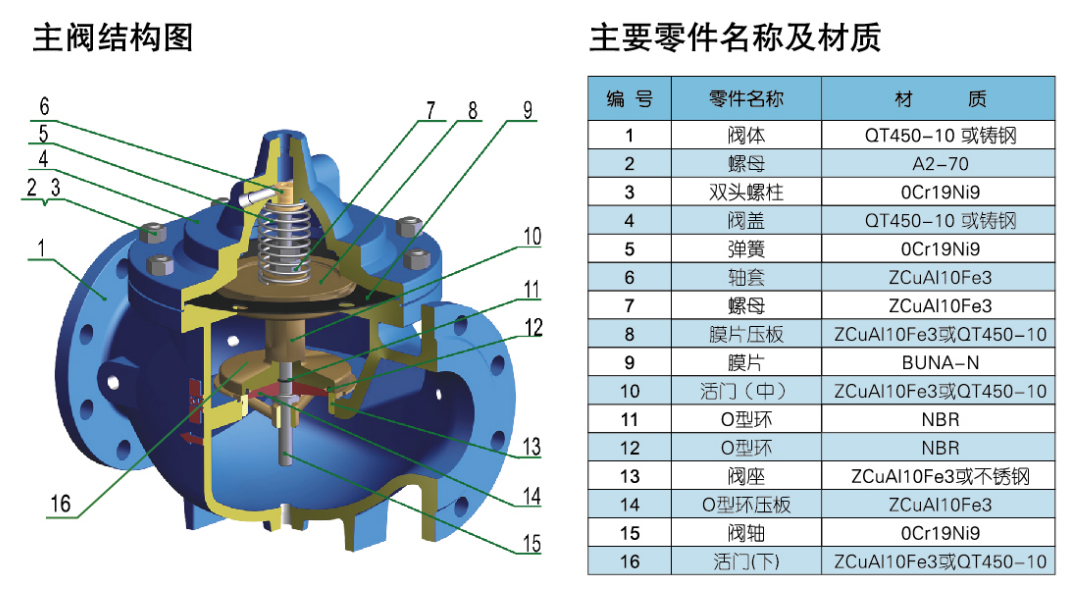

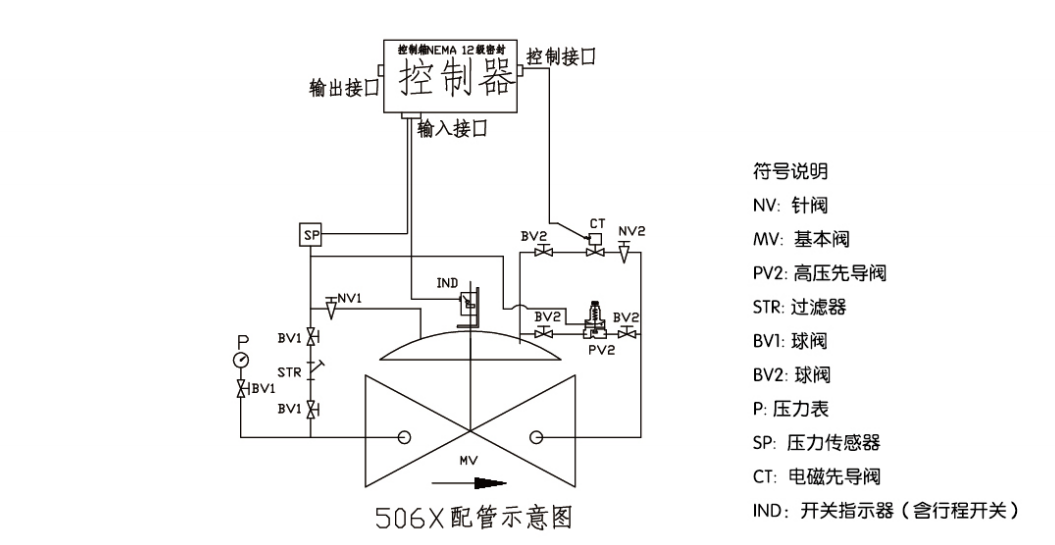

1.506X系水擊泄放閥為一種隔膜型水力操作式閥體,主閥安裝于輸水管線之旁通管上,以便保持管中之安全壓力,當水泵正常運行時，水泵后的壓力將高于壓力傳感器設定值，電磁先導閥（CT）處于關閉狀態；同時，水泵后的主管壓力將低于高壓先導閥（PV2）設定值，高壓先導閥（PV2）也處于關閉狀態。由于電磁先導閥（CT）和高壓先導閥（PV2）都處于關閉，主閥控制腔的壓力等于主閥前壓力，主閥在水力作用下，處于關閉狀態。當水泵停止后,水泵后的主管壓力將降低，壓力傳感器（SP）感測到壓力降低，低于設定壓力1-2（可調）秒鐘后，電磁先導閥（CT）打開，主閥控制腔的水排出，閥門在水力作用下預先打開放水，通過調節針閥(NV2)可以調整閥門預先打開的開度?？刂破髟O定電磁先導閥（CT）開啟狀態并且維持到設定時間（5~60S），等待高壓水錘波的到來。當高壓水錘波到來時，高壓先導閥（PV2）感測到主管壓力升高，高于設定值時，高壓先導閥（PV2）打開。主閥開度繼續增加，維持壓力泄放。當主管逐漸回歸正常壓力時，高壓先導閥（PV2）關閉，壓力水通過針閥（NV1）進入控制腔，將主閥閥芯壓下，主閥緩慢關閉，閥門泄壓完畢。針閥（NV1）的通徑較小，并且開度可調，所以主閥將緩慢關閉，以防止發生閥門快關造成的二次水錘。同時，也防止造成循環震蕩。
2. 正常使用時,球閥BV與NV 須打開, 高壓先導閥必須調整到設定安全值上。壓力傳感器（SP）一般設置為低于正常壓力0.15~0.2MPa,高壓先導閥（PV2）設置高于正常壓力0.15~0.2MPa。
|
閥門尺寸 |
壓力等級 |
設定壓力范圍 |
介質 |
適用溫度 |
|
DN50-DN800 |
PN10、PN16、PN25 |
2?20bar |
水 |
0~70 °C |
|

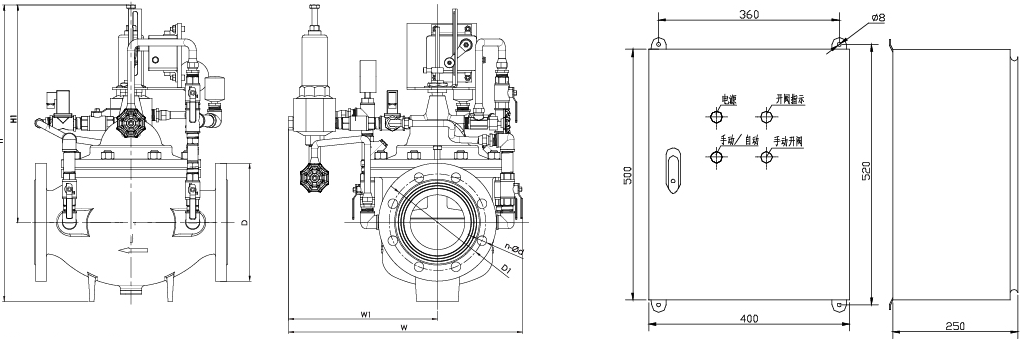

尺寸 公^^ DN \ |
L(mm) |
D |
D1 |
n-d |
H(mm) |
HJmn) |
W(mm) |
(mrr) |
|||||||
|
PN10.16 |
PN25 |
PN10 |
PN16 |
PN25 |
PN10 |
PN16 |
PN25 |
PN10 |
PN16 |
PN25 |
|||||
|
DN50 |
241 |
165 |
165 |
165 |
125 |
125 |
125 |
4-)19 |
4-4> 19 |
4-。19 |
439 |
344 |
372 |
264 |
|
|
DN65 |
234.5 |
242.5 |
185 |
185 |
185 |
145 |
145 |
145 |
4-。19 |
4-4)19 |
4-4)19 |
434.5 |
339.5 |
381.5 |
269 |
|
DN80 |
280 |
200 |
200 |
200 |
160 |
160 |
160 |
8-<|)19 |
8-019 |
8-。19 |
463.5 |
357.5 |
383 |
274 |
|
|
DN100 |
360 |
220 |
220 |
220 |
180 |
180 |
180 |
8-4)19 |
8-4)19 |
8-4)19 |
553 |
405 |
436 |
277.5 |
|
|
DN150 |
455 |
285 |
285 |
285 |
240 |
240 |
240 |
8-<|)19 |
8-4)19 |
8-。19 |
657.5 |
497.5 |
454.5 |
306.5 |
|
|
DN200 |
587 |
340 |
340 |
340 |
295 |
295 |
295 |
8-<|)23 |
8-4)23 |
8-。23 |
781 |
550 |
514.5 |
316.5 |
|
|
DN250 |
790 |
395 |
405 |
425 |
350 |
355 |
370 |
12-4> 23 |
12-(|> 28 |
1231 |
889.5 |
605.5 |
590 |
364.5 |
|
|
DN300 |
900 |
445 |
460 |
485 |
400 |
410 |
430 |
12-4>23 |
12-4)28 |
16-4)31 |
1014.5 |
704.5 |
610 |
336.5 |
|
|
DN400 |
962 |
565 |
580 |
620 |
515 |
525 |
550 |
16-(|)28 |
16-(()31 |
16-4)37 |
1128.5 |
774.5 |
656.5 |
376.5 |
|
|
DN500 |
1076 |
670 |
715 |
730 |
620 |
650 |
660 |
20-。28 |
20-(|)34 |
20-4)37 |
1387.5 |
972.5 |
766.5 |
386.5 |
|
|
DN600 |
1232 |
780 |
840 |
|
725 |
770 |
|
20-。31 |
20- 4)37 |
|
1610 |
1119 |
846.5 |
411.5 |
|
|
DN700 |
1437.3 |
895 |
910 |
|
840 |
840 |
|
24-*31 |
24-*37 |
|
1834.5 |
1268.5 |
941.5 |
442.5 |
|
|
DN800 |
1750 |
1015 |
1025 |
|
950 |
950 |
|
24-。34 |
24-。40 |
|
2067.5 |
1420.5 |
1037 |
473.5 |
|
