當前位置：首頁 > 產品中心 > 水力控制閥 > 水擊泄放閥 > 防水擊泄放閥

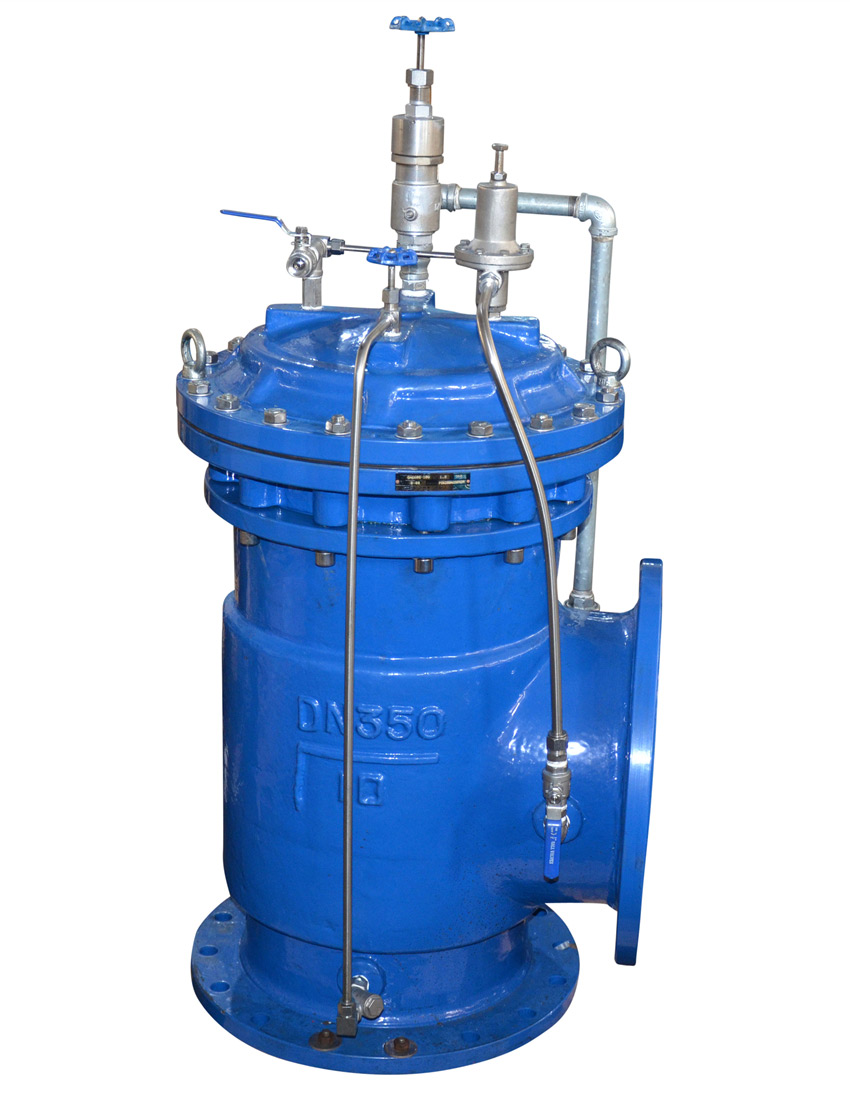

水擊泄放閥主要由主閥,高壓水力導閥,導管等零件組成,適用于水泵出口管道上,輸水管超壓點等,用T型三通外接,能無條件泄除高壓水錘,是泵站管路安全的重要保護設備,具有水力自動控制,高壓無條件開啟泄除水錘的功能.
更新時間：2021-11-15 13:55:41 瀏覽次數：1851防水擊泄放閥主要由主閥、高壓水力導閥、導管等零件組成，適用于水泵出口管道上，輸水管超壓點等，用T型三通外接，能無條件泄除高壓水錘，是泵站管路安全的重要保護設備，具有水力自動控制、高壓無條件開啟泄除水錘的功能。
該閥操作平衡無振動，具有V型開口閥瓣和差動活塞設計，在任何工作壓力下都能給與可靠的關閉推動力，調節靈活，運行平穩，不會產生自身關閉水錘，大孔道高敏感的泄壓導閥響應過壓條件快速開啟主閥，當壓力平息后可快速關閥。
適用溫度：0℃-85℃
公稱通徑：DN40-DN600
公稱壓力：1.0Mpa-16Mpa
適用介質：水
閥體材質：鑄鋼、碳鋼、不銹鋼
連接方式：法蘭連接
法蘭標準：GB9112；ANSI BI16.5
1、超壓泄水：高壓導閥具有超控功能，無條件超壓保護；
2、差動活塞設計：在任何工作壓力下都具有可靠的關閉推動力；
3、調節型閥門操作，（閥門開啟程序自動可調節），氣墊阻尼緩閉，防止自身關閥水錘；
4、閥座設計將發生較大流速的位置移位至閥座密封的下游，從而減少氣蝕對閥座的影響；
5、預設定：每個閥門都在出廠前進行了測試和預設定，但是閥門很容易根據要求進行現場調整；
6、快速響應（開閥泄水）：大孔道高敏高的泄壓民閥響應過條件快速開啟主閥（泄水消錘），當壓力平息后以可控速度關閥；
7、可靠性：加大尺寸的高壓導管能大大減少堵塞和扭結的危險，彈性閥座、不銹鋼導閥前配標準Y型過濾器，使用壽命長，工作可靠；
8、維修方便：雖然閥門被安裝在管紅上，但其內部的所有部件都能拆卸下來，只要打開頂端即可檢修和替換零部件，導管上的標準隔離閥可允許進行快速的導閥維護。

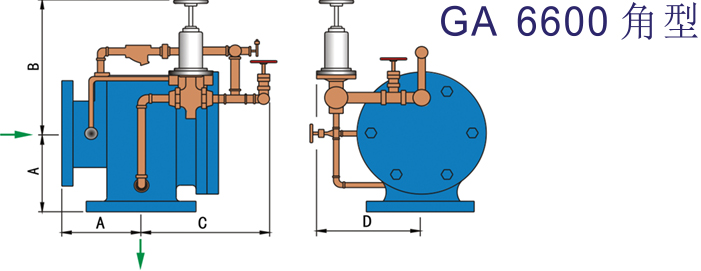

| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| A | 143 | 145 | 155 | 175 | 200 | 225 | 275 | 325 | 375 | 425 | 475 | 500 | 600 |
| B | 150 | 150 | 165 | 195 | 220 | 240 | 280 | 340 | 390 | 440 | 500 | 530 | 600 |
| C | 250 | 260 | 290 | 310 | 370 | 420 | 460 | 500 | 550 | 630 | 700 | 800 | 850 |
| D | 120 | 130 | 150 | 170 | 200 | 240 | 290 | 350 | 410 | 450 | 530 | 570 | 610 |
注：此外形尺寸為1.6Mpa壓力角型水擊泄放閥，如需更高壓力尺寸圖紙，敬請來電來函咨詢。
進口角式水擊泄放閥具有許多突出的特性，這些特征使圖爾水錘泄放閥成為當今世界上性能較可靠、功能較齊全和較實惠的過壓保護裝置。
|
序號 |
零件名稱 |
材料名稱 |
||||
|
1 |
閥體 |
HT200 |
QT450 |
WCB |
CF8 |
CF8M |
|
2 |
閥蓋 |
HT200 |
QT450 |
WCB |
CF8 |
CF8M |
|
3 |
閥座 |
青銅、不銹鋼 |
304 |
316 |
||
|
4 |
活塞 |
青銅、不銹鋼 |
304 |
316 |
||
|
5 |
V型開口 |
青銅、不銹鋼 |
304 |
316 |
||
|
6 |
水力導閥 |
青銅、不銹鋼 |
304 |
316 |
||
|
7 |
活塞環 |
N/NBR |
N/NBR |
N/NBR |
N/NBR |
N/NBR |
|
8 |
閥座密封 |
N/NBR |
N/NBR |
N/NBR |
N/NBR |
N/NBR |
|
9 |
導閥環 |
N/NBR |
N/NBR |
N/NBR |
N/NBR |
N/NBR |
|
10 |
閥座墊環 |
N/NBR |
N/NBR |
N/NBR |
N/NBR |
N/NBR |
|
11 |
附屬管道 |
N/NBR |
N/NBR |
N/NBR |
N/NBR |
N/NBR |
