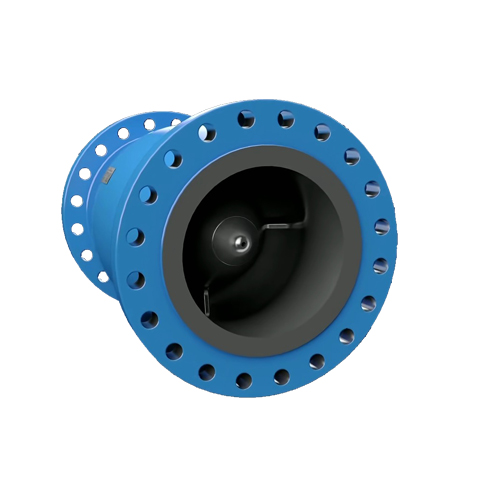

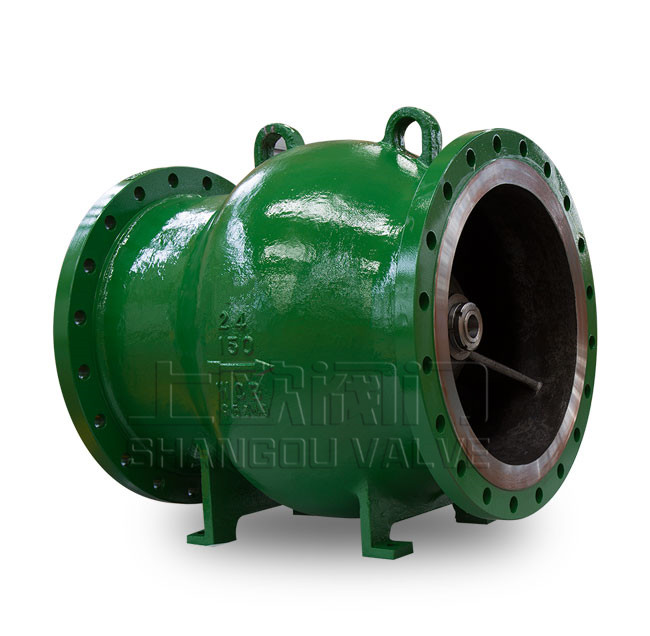

軸流式止回閥

產品簡述：
ACH41Y軸流式止回閥適用于溫度在-29~100℃條件下的潔凈天然氣,水,蒸汽等介質管路上,具有流阻小,流態好,使用壽命長等優點,是理想的防止介質逆流的裝置.

更新時間：2021-08-13 11:40:25
瀏覽次數：1683

產品說明書查看圖紙產品實物圖安裝案例

微信

郵箱

產品概述
用途
安裝與使用
產配特點
產品特點
性能規范
零件材質
安裝示意圖

產品概述

ACH41Y軸流式止回閥具有流阻系數小、水擊壓力小、噪音低、流動性能好、響應速度快等優點，被普遍用于石油和天然氣長輸管線、大型乙烯裝置中的壓縮機和大型泵的出口處，止回閥作為管道體系的關鍵部分，其性能、壽命直接影響泵機組和管線的安全，特別是閥門關閉時閥瓣的瞬時速度，直接影響到閥瓣對閥座的沖擊載荷，影響到閥門的使用壽命和可靠性，在對軸流式止回閥的動態性能進行分析時，傳統的試驗方法往往消耗大量的時間和金錢，大幅度提高了產品的生產成本。

用途

軸流式止回閥適用于溫度在-29~100℃條件下的潔凈天然氣、水、蒸汽等介質管路上，具有流阻小、流態好、使用壽命長等優點，是理想的防止介質逆流的裝置。

安裝與使用

1、閥門安裝前必須再次檢查相鄰管道和閥內有無焊渣、碎石等異物，并保持閥內腔清潔；
2、確認閥門的標識的流向與管道介質流向一致；
3、確認所使用的管路系統的口徑、壓力、介質溫度等參數是否與閥門標識一致。

產配特點

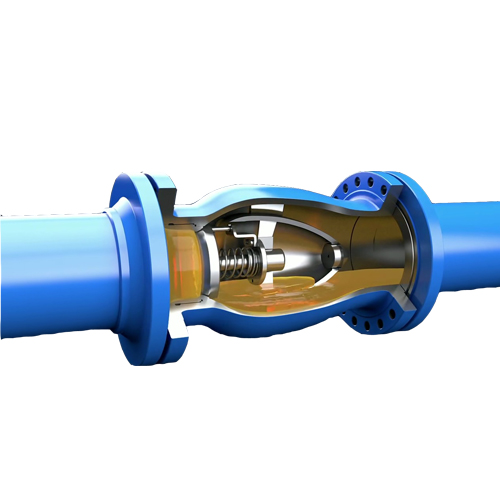

1、產品由閥體、導流體、軸向運動閥瓣和彈簧部件組成。產品可有效防止介質倒流。確保管道安全。

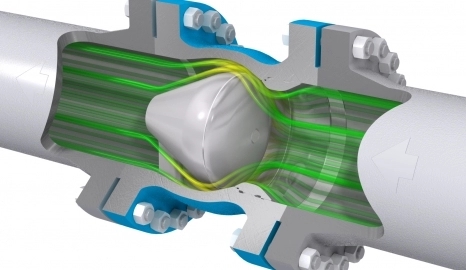

2、閥體，閥瓣，尾椎設計成流線型通道，具有良好的流體性能，最大限度減少流阻和壓力。
3、運用高性能彈簧材料HT/INCONELX-750，具有優良的耐腐性能，抗氧化和優異的機械性能，確保彈簧長期工作情況下，運行狀態。
4、閥門采用合金鋼堆焊密封面，耐磨，耐腐，壽命長。

產品特點

1、靜音式運行，從而消除閥門管道中的噪音和水錘確保設備和管道安全。
2、開啟與關閉反應迅速，高可靠的預壓彈簧使閥瓣對流體壓力變化快速反應。
3、結構緊湊，方便安裝，垂直，水平安裝都可。
4、閥門的壓力范圍比較廣。

性能規范

型號

ACH41H-16C/P

ACH41H-25C/P

ACH41W-40

ACH41W-64

ACH41H-100

公稱壓力

PN16

PN25

PN40

PN64

PN100

殼體強度

2.4

3.8

6.0

9.6

15.0

高壓密封

1.8

2.8

4.4

7.1

11.0

適用介質

水、油品、氣體等

適用溫度

≤400℃

零件材質

閥體	閥瓣	導流罩	密封副	閥桿	彈簧
鑄鋼WCB CF8	鑄鋼WCB CF8	鑄鋼WCB CF8	堆焊不銹鋼	1Gr18Ti9	HT/INCONELX-750

安裝示意圖
