當前位置：首頁 > 產品中心 > 特種閥系列 > 多噴孔套筒閥

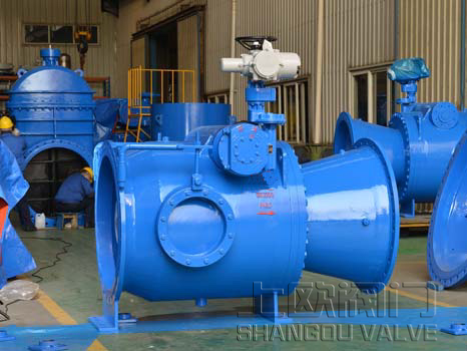

該閥主要由閥體、噴管、套筒閘、擺臂、滑塊、閥座、出口管、整流器、驅動機構（手/電動）等部件組成，通過套筒閘在噴管上的軸向移動來控制出流噴孔數量，從而控制閥門的過流量。閥出口設置有整流器，該閥采用小孔對撞消能的原理，在閥內消能，不會產生氣蝕和有害振動。
更新時間：2021-10-21 13:53:16 瀏覽次數：871該閥主要由閥體、噴管、套筒閘、擺臂、滑塊、閥座、出口管、整流器、驅動機構（手/電動）等部件組成，通過套筒閘在噴管上的軸向移動來控制出流噴孔數量，從而控制閥門的過流量。閥出口設置有整流器，該閥采用小孔對撞消能的原理，在閥內消能，不會產生氣蝕和有害振動。
該閥一般適用于氣蝕指數不小于0.1且壓差不大于120m的工況，常作為水池進水調流閥、管線中段減壓閥多噴孔套筒閥等使用。
工況氣蝕指數的計算方法見：《氣蝕指數計算公式》。
生產口徑：DN200～DN300
壓力等級：PN6～PN40
出流方式：錐形小孔對撞消能后出流

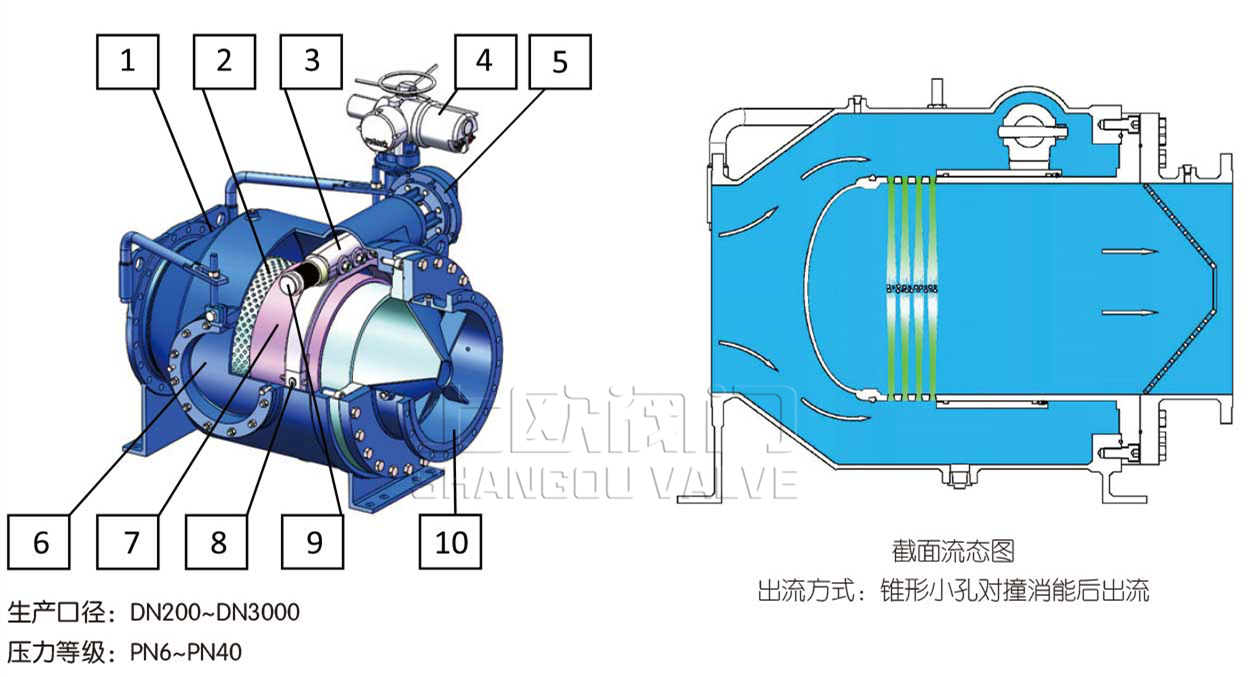

主要零件及材質（表二）
|
序號 |
零件名稱 |
材質 |
序號 |
零件名稱 |
材質 |
|
1 |
閥體 |
結構鋼 |
6 |
人孔蓋 |
結構鋼 |
|
2 |
噴管 |
不銹鋼 |
7 |
套筒閘 |
不銹鋼 |
|
3 |
搖臂 |
不銹鋼/球墨鑄鐵 |
8 |
滑塊 |
高力銅 |
|
4 |
電動頭 |
進口品牌 |
9 |
閥軸 |
不銹鋼 |
|
5 |
減速機 |
英國ROTORK |
10 |
出口管 |
結構鋼 |
對撞消能設計，抗震動
套筒周長方向小孔均布，使水柱對撞消能，先進的水力設計，使水柱對撞發生在噴管的中心位置，水柱對撞后能量完全消除。
錐孔噴射，抗氣蝕能力強
特殊錐孔噴射設計，使水流經過錐體時加速，使氣蝕現象發生在閥門的中心，有效防止高壓差下氣蝕對閥門零部件的損壞現象。
可在線檢修和維護
閥門驅動部件均在套筒閘外部，且閥體兩側各有一個檢修人孔，閥門無需拆卸即可在線更換部件或清理垃圾。
外形尺寸請?jiān)斣兾宜炯夹g(shù)中心
