當前位置：首頁 > 產品中心 > 特種閥系列 > 電動錐形閥

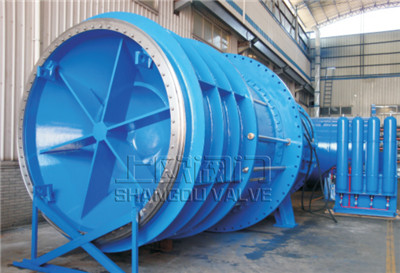

電動錐形閥是上歐公司根據進口產品的設計原理，結合國內地形條件和工況要求而開發設計的新型產品，通常作為水輪發電機組旁通閥的自由排放閥，和連續排放流量控制。該產品采用了倒置錐形柱塞閥芯結構，所以叫錐形閥。錐形閥有優越的消能效果，所以也叫消能閥，錐形閥常用于農田灌溉，所以又名灌溉閥。
更新時間：2021-09-01 09:44:02 瀏覽次數：1632電動錐形閥是上歐公司根據進口產品的設計原理，結合國內地形條件和工況要求而開發設計的新型產品，通常作為水輪發電機組旁通閥的自由排放閥，和連續排放流量控制。該產品采用了倒置錐形柱塞閥芯結構，所以叫錐形閥。錐形閥有優越的消能效果，所以也叫消能閥，錐形閥常用于農田灌溉，所以又名灌溉閥。
電動錐形閥由埋設管、閥體、套筒、電動裝置、絲桿、連桿等幾個部分組成，其結構為外套筒形式，即閥體固定，它是采用絲桿螺母伸縮動作，帶動外套筒上下動作，達到閥門的啟閉目的
電動錐形閥具有結構簡單，重量輕，消能效果好，操作靈活，維護方便，運行可靠，啟閉力小等特點。本閥在泄流時噴出水舌為喇叭狀，空中擴散摻氣，消能效果好，一般都不需要做消能措施，如果設置為淹沒式出流，側水下的消能也很簡單。該錐形閥廣泛用于水利，水電，水庫等工程上
電動錐形閥作為水輪發電機組旁通閥的自由排放閥，或是連續排放流量控制。由于采用了倒置錐形柱塞閥芯而得名，簡稱錐形閥，又因其具有優異的消能效果，故又稱消能閥。錐形閥除了在流道終端設置有錐形閥芯之外，所有運動部件全部設置在閥門的過流通道外部，使得閥體內部流道通常順滑，流量大而壓降損耗少，其在整個工作范圍內不會產生氣蝕及振動；
|
序號 |
名稱 |
材料 |
|
1 |
進口管 |
鋼 |
|
2 |
密封圈 |
NBR |
|
3 |
翼板 |
球墨鑄鐵/低合金鋼/碳鋼 |
|
4 |
套筒閘 |
不銹鋼 |
|
5 |
閥座 |
合金不銹鋼 |
|
6 |
噴管 |
鑄鐵/不銹鋼/低合金鋼/碳鋼 |
|
7 |
驅動壁 |
球墨鑄鐵/不銹鋼 |
|
8 |
導流器 |
不銹鋼 |
|
9 |
出口管 |
鋼 |
|
10 |
閥軸 |
不銹鋼 |
|
11 |
驅動機 |
德國AUMA或客戶指定 |
|
12 |
閥體 |
球墨鑄鐵/低合金鋼/碳鋼 |
|
DN |
D |
D1 |
N-d |
A |
B |
B1 |
L |
L1 |
L2 |
L3 |
H |
H1 |
R |
重量Kg |
|
800 |
1015 |
950 |
24-33 |
920 |
1250 |
830 |
740 |
1160 |
1152 |
148 |
1085 |
150 |
850 |
1210 |
|
1000 |
1230 |
1160 |
28-36 |
1260 |
1500 |
1250 |
1460 |
1930 |
1400 |
375 |
1828 |
200 |
1050 |
2935 |
|
1200 |
1455 |
1380 |
32-39 |
1434 |
1696 |
1400 |
1520 |
1925 |
1603 |
410 |
1872 |
200 |
1250 |
3200 |
|
1400 |
1675 |
1590 |
36-42 |
1660 |
1870 |
1600 |
1340 |
2210 |
1790 |
437 |
1894 |
200 |
1450 |
4900 |
|
1600 |
1915 |
1820 |
40-48 |
1866 |
2100 |
1700 |
1530 |
2130 |
2150 |
600 |
2060 |
200 |
1650 |
6605 |
注：本電動錐形閥可按用戶要求設計制造
