KTQ/B PCII347F-16C-DN200-AS K-表示抗硫，非抗硫不加；T-表示天然氣專用，非天然氣不加；B-表示保溫夾套；非保溫型不加；PV-表示清管裝置；II-表示帶旁通型/I表示標準型/III表示隔離型
更新時間：2020-11-16 11:55:24 瀏覽次數：1632KTQ/B PCII347F-16C-DN200-AS K-表示抗硫，非抗硫不加；T-表示天然氣專用，非天然氣不加；B-表示保溫夾套；非保溫型不加；PV-表示清管裝置；II-表示帶旁通型/I表示標準型/III表示隔離型；3-表示蝸輪傳動；4-表示法蘭連接；7-表示固定球三通式；F-表示閥座密封PTFE/N-為尼龍；16-公稱壓力；C-表示碳鋼WCB/P不銹鋼CF8，DN200-公通徑；AS-表示防靜電結構，非防靜電不加。
清管閥是一種主要用于水、石油、天然氣等長輸管線中清洗管道的新型閥門，作清管器的發射和接收用。配合相應的清管器可以輕松完成管道清潔、排空隔離和按序輸送介質、檢測管道系統等工作。能夠完全替代傳統使用的以清管器收發筒為核心復雜的清管器發射、接收裝置。清管閥的結構特征是在固定式球閥結構原理基礎上改型和增加功能后創新設計的新型閥門。完全繼承了兩位截斷式球閥的性能特點，通過球芯的90°回轉實現閥門的啟閉，便于設計成雙阻塞與排放（Double block and bleed)使閥門在全開或全關的情況下都可以排放體腔內的介質，這種功能正是清管閥所必須的。

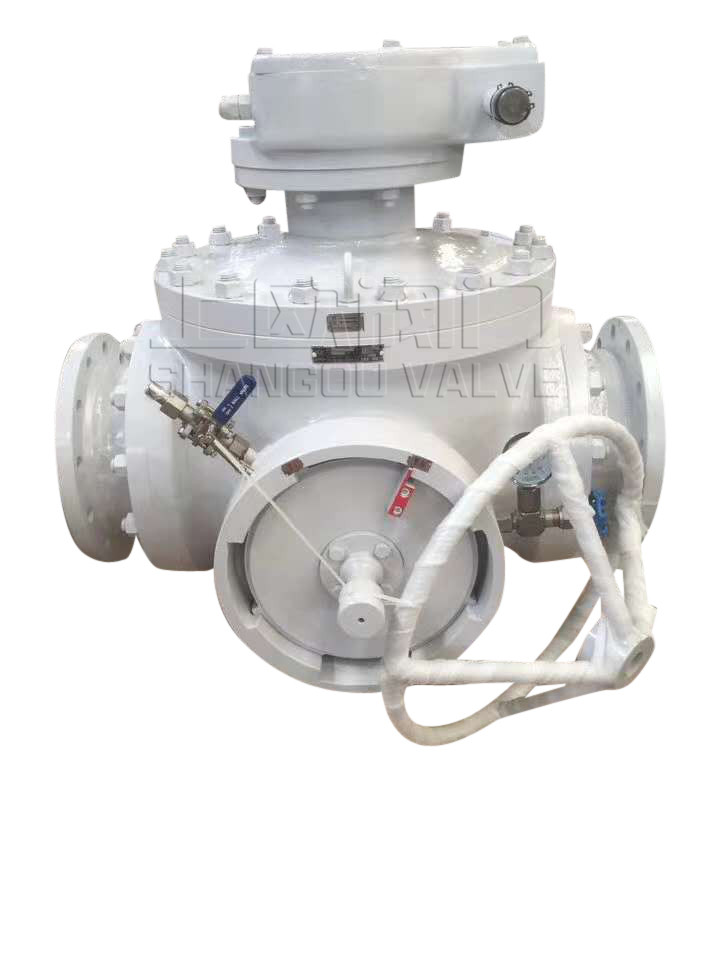

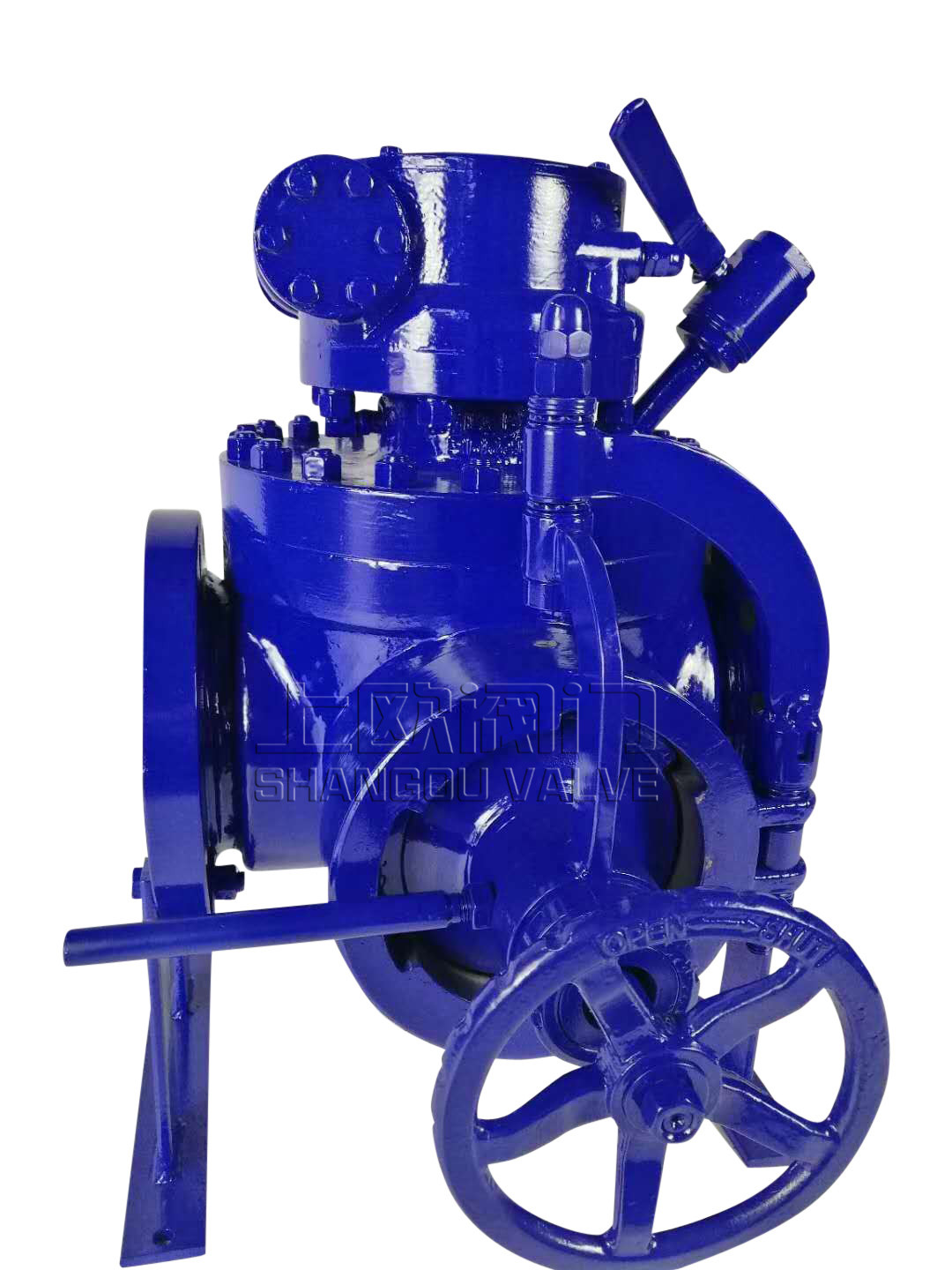

閥體的側面開設支管，該支管中心與管線中心垂直相交，支管上安裝快開盲板和放空閥，使清管器能夠方便關入清管閥或從清管閥中取出，球體通孔直徑更大，通孔的一端設置能夠阻礙清管器通過而又允許介質流通的擋條。
100%的壓力試驗并保證任何密封部位無可見泄漏；耐火安全設計，當彈性閥座被燒損后，球閥和閥座之間形成金屬對金屬的密封；閥體與閥蓋以及閥桿部位都設置耐高溫的石墨墊片，保證高溫密封可靠性，耐火試驗符合API 6FA和API 607標準要求；抗靜電設計，導靜電彈簧保證球體、閥桿與閥體間良好導通，安全地導出摩擦產生的靜電。
它的主體是由鋼制骨架構成，內裝超低頻無線電發射機，外套2-4只皮碗。根據管線長度、管道內部條件分別采用聚氨酯皮碗和橡膠皮碗，主要應用于各種線投產前的清掃管線、水壓試驗前的排氣、水壓試驗后的排水、天然氣管線投產后的日常生產維護、混輸管線的介質隔離。
閥門針對油汽輸送工況主體材料采用碳鋼和低溫鋼,并分為普通和搞硫系列?？沽蜷y門材料符合NACE MR01-75規定。碳鋼系列適用溫度為-29-150℃，低溫鋼系列適用溫度-46-121℃。
| 零件名稱 | 碳鋼 | 低溫鋼 | ||
| 普通 | 抗硫 | 普通 | 抗硫 | |
| 閥體、閥蓋 | A216 WCB | A216 WCB | A352 LCC | A352 LCC |
| 球閥 | A216 WCB+WNP | A182 F316 WCB+WNP | A182 LF2+ENP/LCC+ENP | A182 F316/LCC+ENP |
| 閥桿 | A182 F6a | A182 F316/F304 | A182 F6a | A182 F316/F304 |
| 閥座 | PTFE/NYLON/PPL | PTFE/NYLON/PPL | PTFE/NYLON/PPL | PTFE/NYLON/PPL |
| 閥座支承 | A182 F6a | A182 F316/F304 | A182 F6a | A182 F316/F304 |
| 公稱通徑DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 |
| L | 432 | 432 | 545 | 634 | 680 | 710 | 830 | 850 | 1100 | 1250 | 1400 | 1500 | 1700 | 1800 | 1850 |
| H | 292 | 325 | 372 | 420 | 430 | 450 | 518 | 798 | 850 | 970 | 1050 | 1150 | 1200 | 1320 | 1424 |
