當前位置：首頁 > 產品中心 > 水力控制閥 > 活塞式減壓穩壓閥
適用于從管路中減壓，將上游較高的波動壓力減至用戶要求的恒定的較低的壓力。
更新時間：2021-09-01 10:39:52 瀏覽次數：1586適用于從管路中減壓，將上游較高的波動壓力減至用戶要求的恒定的較低的壓力。
由主閥和導閥組成。主閥和導閥是分開的，導閥為控制部份，調節導閥彈簧的加載力可以變換主閥出口端壓力，使其達到調定壓力值，并利用介質自身能量的反饋?zhàn)饔米詣?dòng)保持出口壓力穩定在調定值。

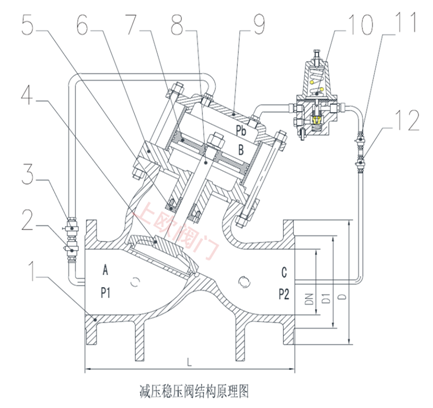

1、閥體 2、球閥 3、過濾器 4、大閥板 5、軸套 6、缸座 7、活塞 8、閥桿 9、缸蓋
10、減壓導閥 11、過濾器 12、球閥
減壓穩壓閥在運行前，主閥和導閥均處于關閉狀態，閥門在使用時，介質進入進口端，并流入主閥板下方，同時部份流體通過連通管流向控制活塞上方和通過導閥流向出口端，此時出口端壓力P2小于進口端壓力P1 ,由于介質壓力的作用，主閥瓣向上運動，閥門開啟，介質流向出口端，P2隨之升高。當出現出口端壓力P2大于導閥調節彈簧加載力時，介質會通過連通管C反饋到導閥膜片下方，推動導閥瓣向關閉方向運動，減小介質流通面積，并通過連通管使主閥控制腔壓力Pb增加，使主閥膜片向下運動，推動主閥瓣向關閉運動，減小主閥流過的介質。這時，出口壓力P2隨之降低；反之若出口端壓力P2降低時，反饋到導閥膜片下方介質壓力小于調節彈簧的加載力，會使導閥瓣向開啟方向運動，通過反饋?zhàn)饔糜謺?huì)使主閥控制腔壓力下降，主閥瓣向開啟方向運動，增加主閥介質流量，使出口端壓力P2回升?？梢?jiàn)，適度調節導閥調節螺釘，賦予導閥調節彈簧一定的加載力，即給閥門預先設定一個需要的壓力設定值。當閥門出口端壓力發生變化時，導閥、控制腔及連通等，就會利用介質的反饋?zhàn)饔茫詣?dòng)控制出口端壓力，使其基本穩定在設定壓力值，保證管路正常工作。
減壓范圍寬，適用面廣。
出口壓力穩定在調定值，不隨上游壓力變化而變化。
具有水力自動控制系統，壓力波動小。
全通道式閥體，流量大。
調節、維護方便、可靠性搞。
公稱壓力：l.OMpa、1.6Mpa、2.5Mpa
整定壓力：1.0Mpa: 0.09-0.9Mpa
1.6Mpa : 0.10-1.1Mpa
2.5Mpa : 0.15-2.2Mpa
適用介質：水或物理、化學性質類似于水的流體。
介質溫度：0℃-9℃
