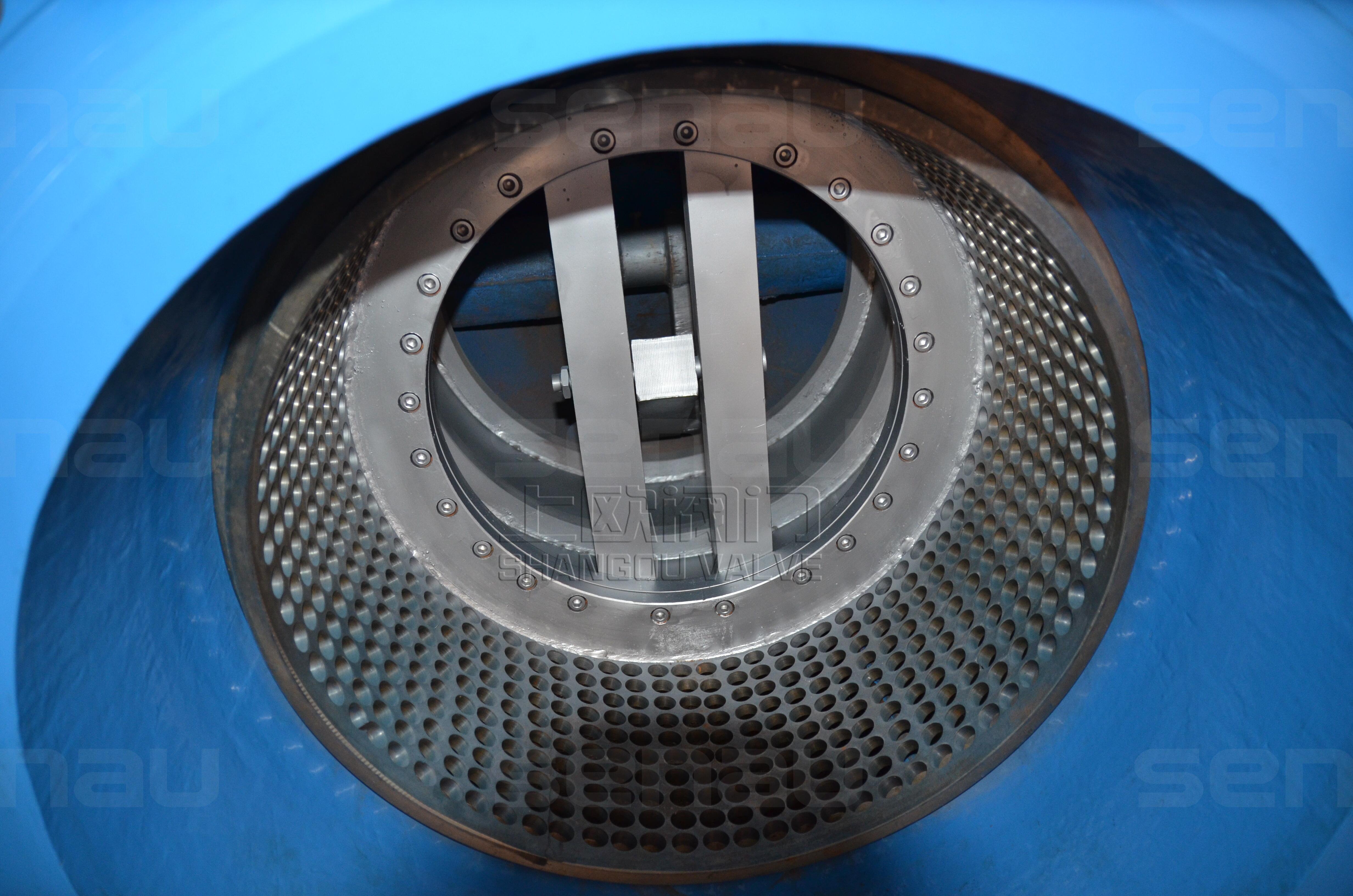

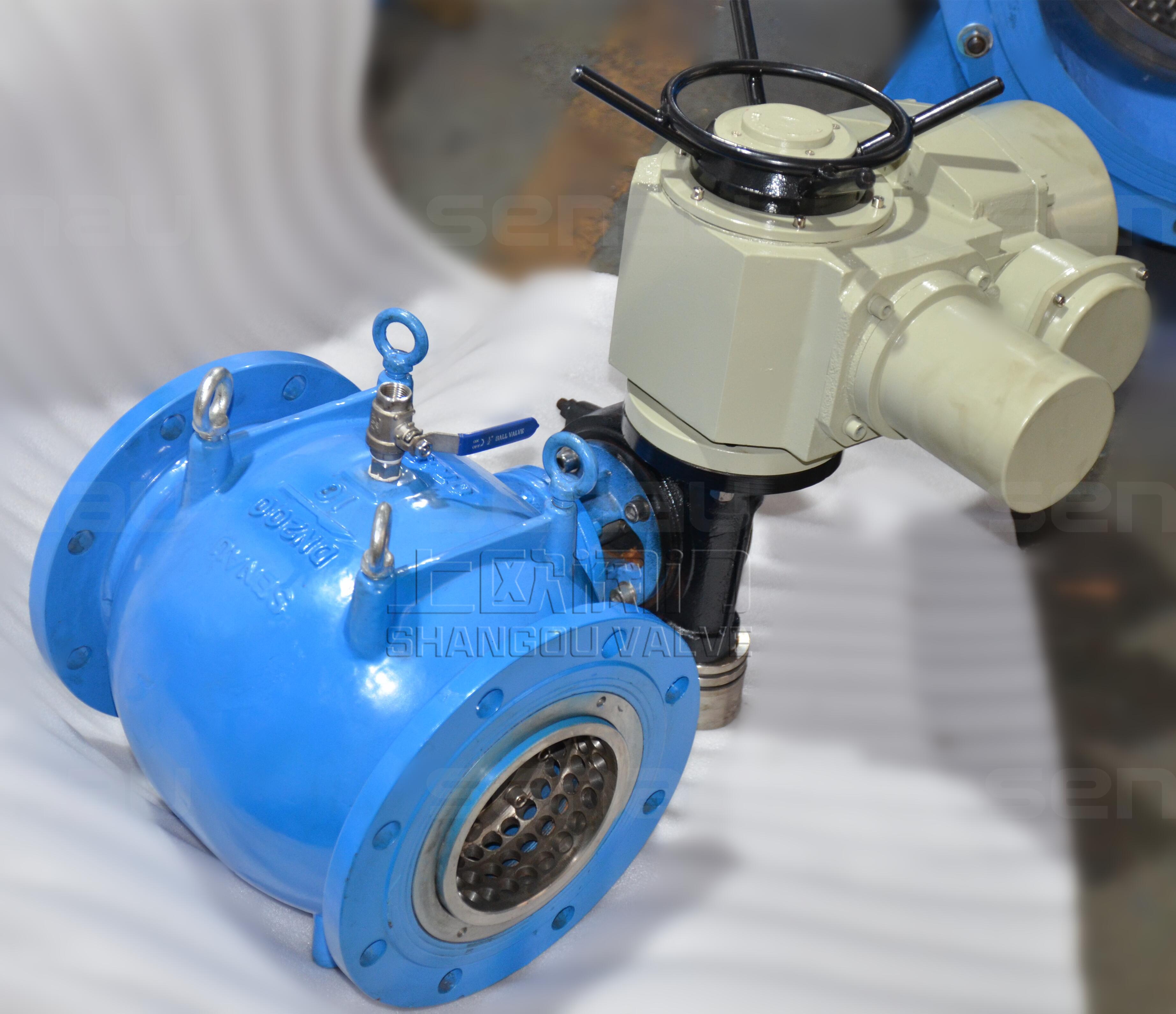

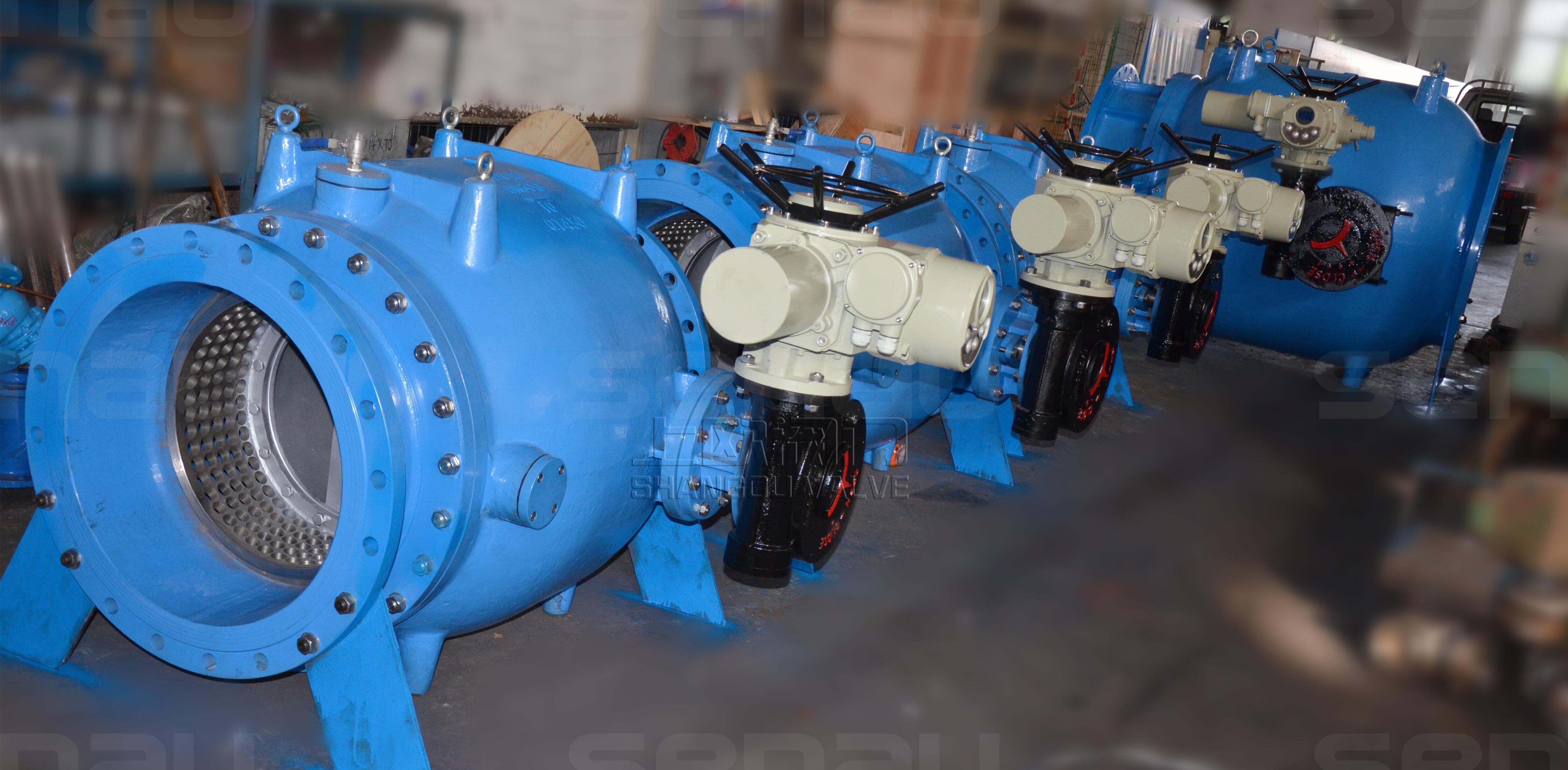

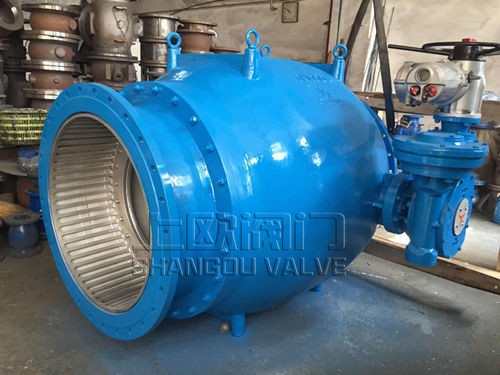

多層噴孔型調流調壓閥（高氣蝕工況）是本公司技術人員在借鑒德國、日本先進經驗，總結國內設計制造及實用經驗的基礎上，根據流體力學特性而開發出來的調速調壓型閥門。已經在電站、引水、供水等領域得到了廣泛的應用。經過改進的本系列流量調節閥不但適用于清水，對于天然江河湖泊水、輕度污水具有良好的耐受能力。從設計結構和材料選用上解決了多年來流量調節閥易結垢，卡阻，驅動裝置偏大的難題。多層噴孔型調流調壓閥（高氣蝕工況）適用于壓力調節，在超高壓差和排放工況仍可防止氣蝕產生。

工作原理和結構說明

執行標準：
本閥設計制造參照 GB/T 12238、GB/T 12244 標準執行； 法蘭連接尺寸按 GB/T 17241.6-2000 標準執行；

壓力試驗按 GB/T 13927-1992 標準執行；

驅動裝置連接尺寸按 GB/T 12223-1989 標準執行； 標志、供貨要求按 GB/T 12220、12252 標準執行。

工作原理：
本調節閥是通過做部分回轉（0～90°范圍內）運動的蝸輪驅動裝置驅動閥桿旋轉，使閥體內的曲柄連桿機構帶動調節閥的活塞作往復運動，使調節閥下游的開度均勻改變，以達到閥門的啟、閉或調節的目的。

蝸輪驅動裝置上面具有全開、全關位置的機械行程限位機構和閥門開度指示機構。

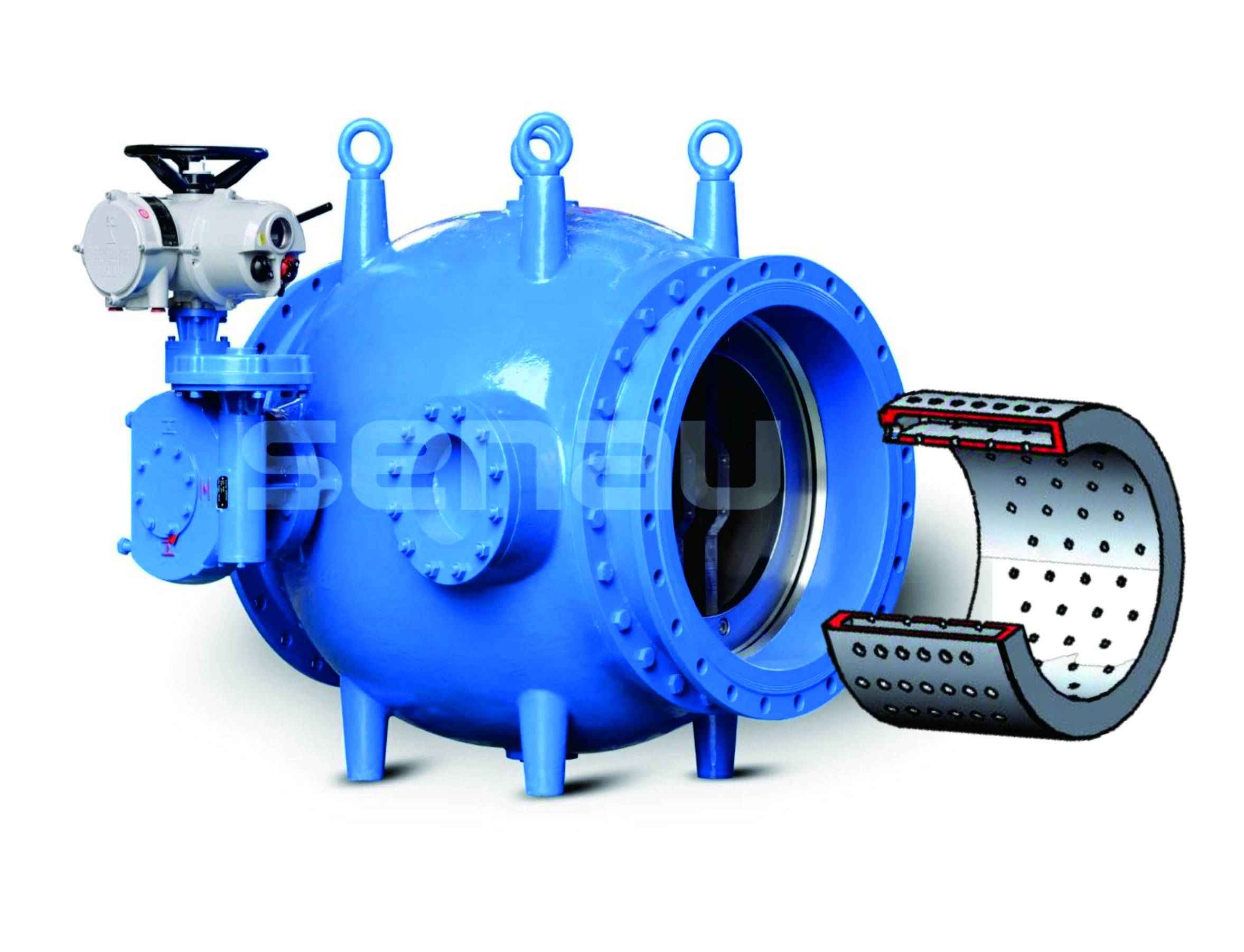

調節結構型式：

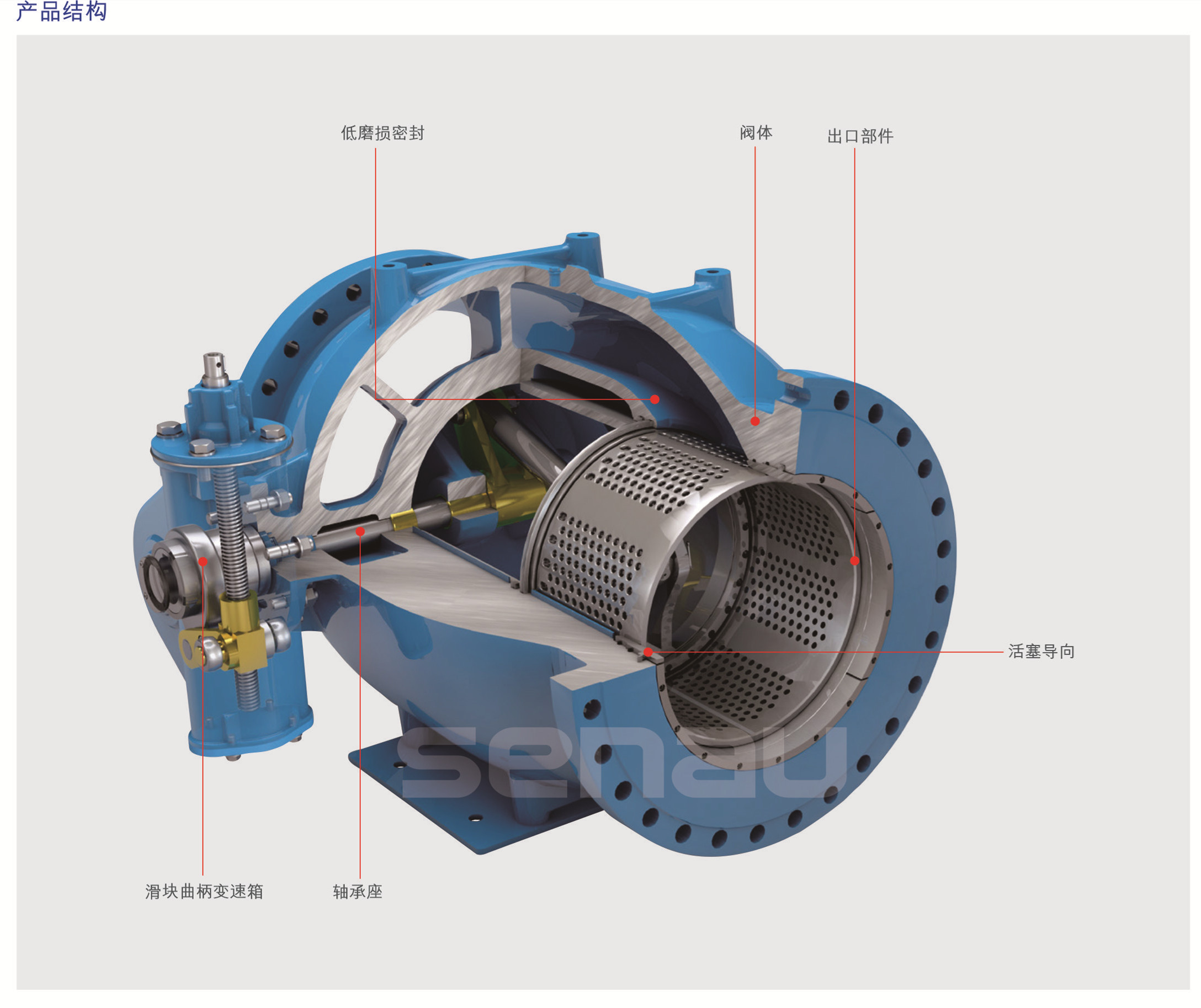

流量調節閥本體的基本結構及主要零件名稱如圖 1 和圖 2 所示。

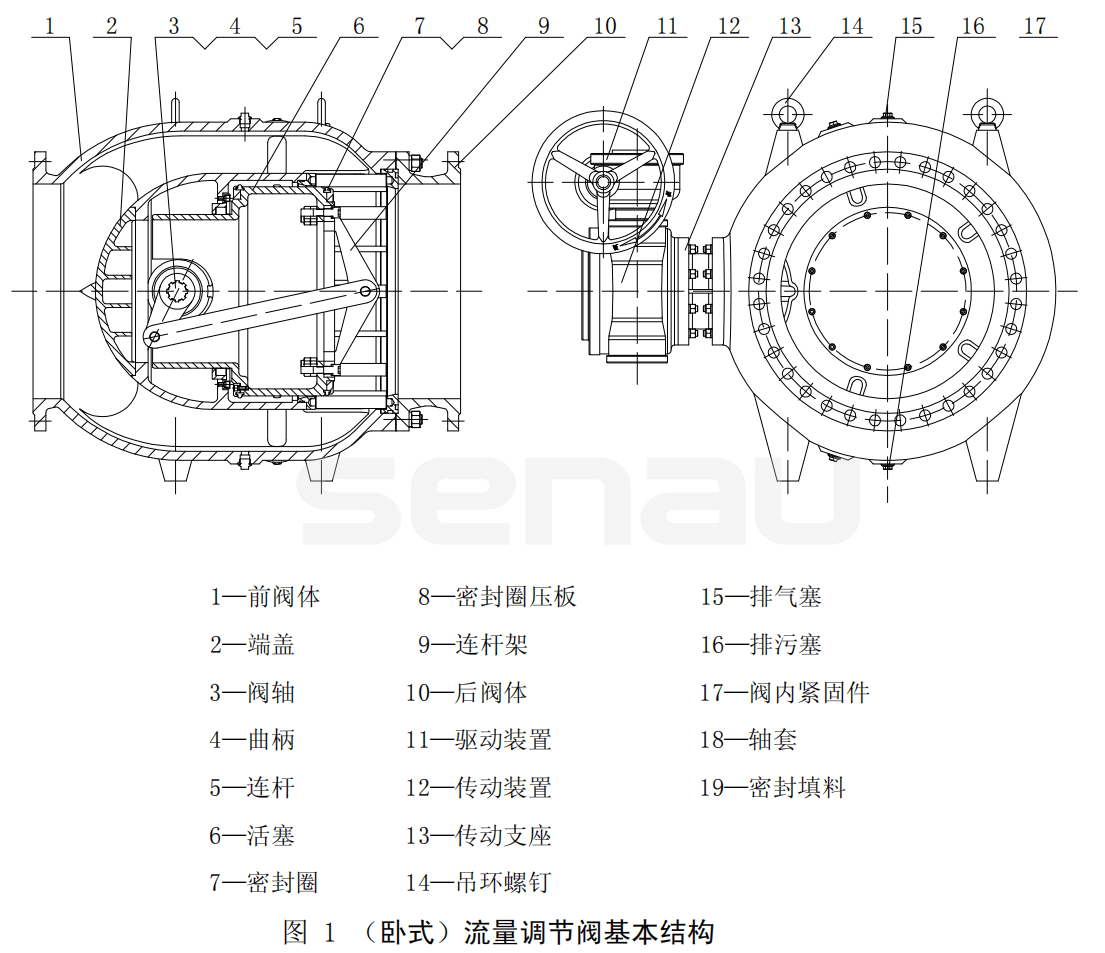

圖 1 （臥式）流量調節閥基本結構

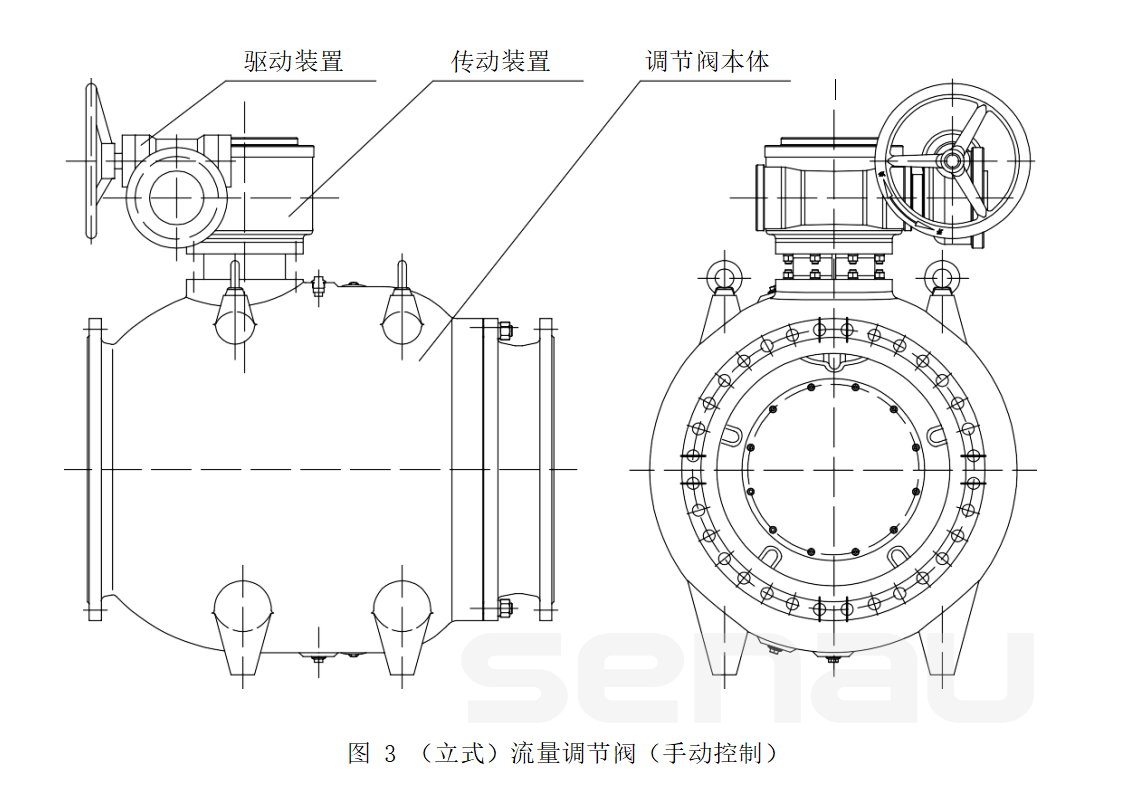

流量調節閥的安裝形式分臥式（閥軸處于水平方向工作）和立式（閥軸處于豎直方向工作）兩種，無特殊要求時，應按臥式安裝設計。立式安裝結構見圖 3 所示。

1、結構設計和材料選用使其不怕污水堵塞滑道，不怕結垢現象，不易卡阻，驅動裝置明顯減小。
2、可自動調節預先設定的管道介質參數值，使之在一定精度內保持恒定，且精度范圍也可以進行調整。
3、具有良好的耐氣蝕特性，閥體內壁的筋板兼有整流板的作用，可以分散水流，防止氣蝕。同時，也減小了閥門的噪音和活塞的振動。
4、控制系統可采用集成電子電路，體積小，可靠性好，靈敏度高，安裝調試方便。
5、全關滲漏量為零，可作為截止閥使用。不必另設其他截止閥門。
6、如控制程度及精度要求不是很高，該閥的控制可以采用手動或普通電動形式。
7、可以臥式安裝，也可以立式安裝。

1. 本系列閥門適用于工作溫度≤80℃的介質為水的工業管路上作為調節流量或調節壓力以及截止密封之用。
2. 主要性能規范見表 1

下列標準或等效標準及ISO﹑IEC﹑GB﹑JIS等各種標準，所使用的標準或規范，都必須是最新版本或修訂本，本技術規范所列舉的規范標準的版本如不符合上述規定，應以最新版本為準。

《通用閥門 供貨要求》JB/T7928-1999；

《通用閥門  材料》JB/T5300-1991；

《通用閥門 球墨鑄鐵件技術條件》EN1563或GB12227－2005；

《通用閥門 碳素鋼鍛件技術條件》GB12228-2006；

《通用閥門 碳素鋼鑄件技術條件》GB12229-2005；

《通用閥門 不銹鋼鑄件技術條件》GB12230-2005；

《通用閥門 法蘭連接金屬閥門結構長度》GB12221－2005或AWWA C504標準或BS5155或EN558-1；

《通用閥門 壓力試驗》GB/T13927標準；

《灰鑄鐵件及技術條件》ASTM A48；

《灰鑄鐵管法蘭及墊片》GB/T17241.6或ISO7005-2 1992（E）；

《生活飲用水輸配水設備及保護材料的安全性評價標準》GB/T17219；

《通用閥門 標志》 ISO5209或GB12220標準；

《工業閥門－驅動元件尺寸確定方法》EN 12570或DIN DVGW W270標準；

《驅動裝置》DIN EN 12570或DIN DVGW W270標準；

《振動試驗標準》IEC255-21-1；

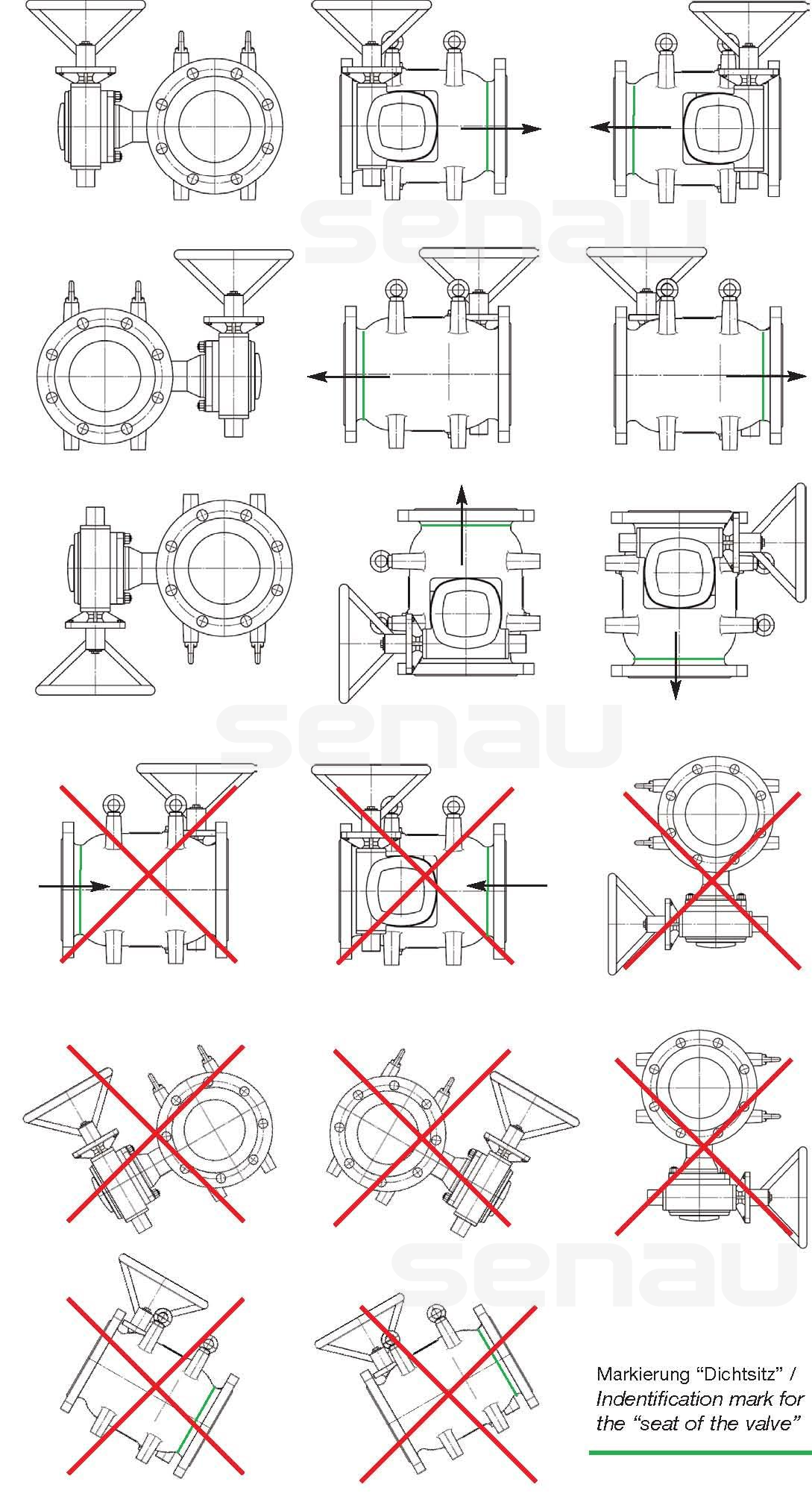

活塞閥可以豎直或者水平安裝。閥門在其他管道位置中不能工作（圖 4）。注意液流方向。注意在閥體上的箭頭方向。

本閥應存放在陰涼干燥處。通路兩端須密封，長期存放時應定期檢查， 每半年更換一次防銹油。
長期存放時，應使調節閥打開一定角度，以保護密封面，延長使用壽命。
本系列閥門為調節水系統的流量或壓力的專用閥門。本閥門適用于介質為清水。安裝前應仔細校對使用工況與本閥性能是否相符。
本閥如安裝在露天或無防寒設施的場所，則應附加防寒保溫設施，驅動裝置則應附加防止日曬、雨淋和水浸的設施。
安裝時應注意以下事項：
安裝前仔細核對使用工況與本閥性能是否相符；
5.2 輕吊輕放，避免產生過大大震動而損壞閥門零部件或改變已經調整好的裝配位置；

本閥的地腳螺栓只能承受因閥門本身重心偏移而產生的偏轉力和閥門的自重，不能承受用戶管道的軸向力；
注意閥門的安裝方向，本調節閥反向安裝時無法滿足用戶的流量要求；
注意閥門內部清潔，不要留有鐵削、焊渣、沙石、纖維、金屬物體及遺落的安裝工具等雜質；
本閥門驅動裝置與閥門本體分體包裝托運時，現場連接時請注意出廠標記，并檢查連接部位是否密封完好，無雜質混入；
本閥安裝后進行管路強度試壓時，必須將活塞開啟一定開度。密封性能試驗時，應保持體腔內壓力和入口端壓力相等，介質從入口端引入，從出口端檢查。試壓標準執行 GB/T 13927 標準，其密封泄漏量按 A 級的規定。
本類閥門在長期關閉或管路無水時，請打開閥下端的螺塞放出體腔內的死水，放凈后將螺塞重新旋緊。
本閥在使用過程中應定期檢查：
（1）.密封面（圈）有無損傷；

（2）.密封圈是否過時失效；

（3）.曲柄、連桿機構是否偏轉、卡阻；

（4）.活塞滑動和密封表面是否有劃傷、結垢；

（5）.軸套磨損情況，轉動間隙是否過大；

（6）.各轉動部分是否有足夠的潤滑油。

電動執行機構應采用進口最新智能一體化產品，電動裝置須帶液晶顯示器，可以免開蓋調試。閥門調節的響應時間0.2秒，每小時允許啟動次數不小于1200次。本體應配有開關按鈕和信號裝置（包括力矩調節、行程調節、位置發送器、電子式位置指示器、自動相位校正、電氣保護和其它機械故障在內的綜合故障報警輸出、電機過熱保護等，帶繼電器板，外部接線采用端子），以實現遠控及就地開、關操作，電動執行機構在振動大或不便檢修的地方安裝的執行機構采用分體式，是否采用分體式最終由采購方確定且不產生商務變化。

5.2.14.2 電動閥門的電動裝置均應采用智能一體化產品，即：電動裝置內裝設有接觸器、熱繼電器等配電設備，采購方只需提供380V動力電源和開/關控制無源接點信號就可驅動閥門。供采購方控制系統使用的電動頭遠方控制的接口信號應至少滿足以下要求：

閥門全開，2對接點，無公共端，接點容量：220VAC  3A；
閥門全關，2對接點，無公共端，接點容量：220VAC  3A；
關向過力矩，1對接點，接點容量：220VAC  3A；
開向力矩，1對接點，  接點容量：220VAC  3A；
電氣保護和其它機械故障在內的“綜合故障報警”信號 ， 容量：220VAC  3A；
閥位反饋信號（僅對于中間位置可調閥門有）：4～20mADC，帶負載能力600Ω，信號電源由閥門電動驅動裝置內部提供。
遠方開指令信號（無源干接點，長信號，24VDC電源由閥門電動驅動裝置內部提供）
遠方關指令信號（無源干接點，長信號，24VDC電源由閥門電動驅動裝置內部提供）遠方/就地操作狀態（SPDT） 容量：220VAC  3A
5.2.14.3電動驅動裝置工作環境統一按環境溫度為-20℃～+50℃，平均相對濕度為85%考慮。

5.2.14.4電動驅動裝置的工作電源為：動力電源 380V、50Hz。

5.2.14.5電動驅動裝置應具有良好的防水性能。外殼防護等級IEC IP68，絕緣等級Class F，溫升等級Class B。
